PRÁCTICA 3: Servidor WEB modo STATION con procesador ESP– Encendido y apagado de un LED

3 octubre, 2016 Posted by Dani No NodeMCU, Práctica, Programación, Station, WiFi 19 Comments

OBJETIVOS

El objetivo de esta práctica es conectar el NodeMCU con un punto de acceso de una red WiFi. Es lo que se conoce como conexión en modo Station (STA). Esta es una de las tres formas de conexión WiFi de que dispone el procesador ESP8266 instalado en el NodeMCU. Las otras dos formas son:

Conexión en modo Access Point (AP), donde el el NodeMCU crea una red WiFi de área local (Wireless Local Area Network – WLAN ).
Una suma de los dos modos de conexión Access Point + Station (AP+STA).

Esta conexión la utilizaremos para poder controlar el encendido y apagado de un LED a través otros dispositivos clientes que se conecten al mismo punto de acceso, como PC’s, Smart Phones, Tablets, etc. y aprovechando que el punto de acceso estará conectado a Internet (un router WiFi), mejoraremos la estética página Web, que sirve para el control del LED, incluyendo imágenes de la red nos permitirán conocer su estado (encendido/apagado) de una manera visual.

MATERIAL NECESARIO

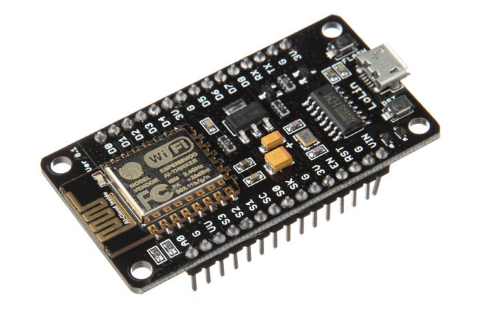

Placa con procesador
ESP8266 (NodeMCU)

Breadboard

Cables DuPont
(Macho-Macho 10 cm)

LED

Resistencia de 100Ω (1/4W)

CONCEPTOS BÁSICOS

En el modo Station el NodeMCU se conecta con un punto de acceso (Access Point – AP), como con un router, otro NodeMCU, etc., del que tenga su SSID (Service Set Identifier), es decir “nombre de red” y, en su caso, clave de acceso. De esta manera el NodeMCU queda integrado en la red WiFi como servidor/cliente, pudiendo interactuar con el resto de los dispositivos que la forman.

Si hacemos un repaso de las funciones de la librería ESP8266WiFi.h que son utilizadas por el ESP8266 para trabajar en modo Station es bastante extenso. Para hacer un repaso de las mismas conviene agruparlas en los cuatro bloques que se describen a continuación:

Establecimiento de la conexión
Gestión de la conexión
Información de la conexión
Métodos alternativos de conexión

ESTABLECIMIENTO DE LA CONEXIÓN

Analiza los métodos para establecer conexión con un punto de acceso.

begin
config

begin

WiFi.begin(ssid, password, channel, bssid, connect)

La conexión del módulo al punto de acceso se realiza con la función begin.

De forma predeterminada el ESP8266 del NodeMCU se intentará volver a conectar a la red WiFi a la que estaba conectado si se produce la desconexión –no es necesario programarlo-.

Esta es la estructura más habitual de la función, para conectarse a un punto de acceso específico:

WiFi.begin(ssid, password);

Los parámetros tienen es el siguiente significado:

ssid : es el nombre de red, SSID (Service Set Identifier) del punto de acceso.
password : es el la clave del del punto de acceso.

Para conectar el módulo al último punto de acceso utilizado, la función sería como sigue (el ssid y el password quedan almacenados en la memoria flash):

WiFi.begin();

La función con todos sus parámetros es:

WiFi.begin(ssid, password, channel, bssid, connect);

Los parámetros que faltan por definir tienen es el siguiente significado:

channel : establece el canal WiFi específico del punto de acceso con el que se comunicarse. Este parámetro es opcional.
bssid : es la dirección MAC del punto de acceso. Este parámetro es opcional.
connect : es un parámetro booleano, que si se establece en false hace que el ESP8266 almacene en la memoria flash los nuevos parámetros de conexión, pero que no se conecte. Si se establece en true, intenta conectarse.

config

WiFi.config(local_ip, gateway, subnet, dns1, dns2)

Deshabilita el protocolo de configuración dinámica DHCP (Dynamic Host Configuration Protocol) y fija valores definidos por el usuario -estáticos- para la configurar las direcciones IP.

La función devuelve true si aplica con éxito el cambio de configuración. Si la configuración no se puede aplicar devuelve false.

Los parámetros de IP que se pueden proporcionar son los siguientes:

local_ip – dirección IP que se desea asignar al ESP8266.
gateway – dirección IP de puerta de enlace (gateway).
subnet – submáscara de red (rango de direcciones IP de la red local).
dns1, dns2 – Direcciones IP de servidores de nombres de dominio DNS (Domain Name Servers) para poder traducir los dominios registrado a direcciones IP. Son parámetros opcionales.

Ejemplo:

#include <ESP8266WiFi.h>

const char* ssid = "********";
const char* password = "********";

IPAddress localIP(192,168,1,22);
IPAddress gateway(192,168,1,9);
IPAddress subnet(255,255,255,0);

void setup(void)
{
  Serial.begin(115200);
  Serial.println();

  Serial.printf("Connecting to %s\n", ssid);
  WiFi.begin(ssid, password);
  WiFi.config(localIP, gateway, subnet);
  while (WiFi.status() != WL_CONNECTED)
  {
    delay(500);
    Serial.print(".");
  }
  Serial.println();
  Serial.print("Connected, IP address: ");
  Serial.println(WiFi.localIP());
}

void loop() {}

GESTIÓN DE LA CONEXIÓN

Proporciona métodos para gestionar la conexión, como por ejemplo, reconectar, desconectar o verificar el estado de la conexión.

reconnect

WiFi.reconnect()

Reconecta el módulo a un punto de acceso.

Si no ha estado conectado antes no realiza ninguna función.

Ejemplo:

Wifi.reconnect();
while (Wifi.status != WL_CONNECTED)
{
  delay(500);
  Serial.print(".");
}

disconnect

WiFi.disconnect()

Borra los parámetros de SSID y password y desconecta el módulo del punto de acceso.

Ejemplo:

Wifi.disconnect()

isConnected

WiFi.isConnected()

Comprueba si el módulo está conectado a un punto de acceso.

Devuelve true si es cierto y false si no lo es.

Ejemplo:

Wifi.isConnected();

setAutoConnect

WiFi.setAutoConnect()

Configura el módulo para conectarse automáticamente al último punto de acceso.

Ejemplo:

Wifi.setAutoConnect();

getAutoConnect

WiFi.getAutoConnect()

Esta función acompaña a WiFi.getAutoConnect(). Comprueba si el módulo está configurado para autoconectarse al último punto de acceso al que ha estado conectado.

Devuelve true si es cierto y false si no lo es.

Ejemplo:

Wifi.getAutoConnect();

setAutoReconnect

WiFi.setAutoReconnect(autoReconnect)

Configura si el módulo para reconectarse o no hacerlo con el último punto de acceso al que ha estado conectado.

Si el parámetro autoReconnect tiene valor true intentará reconectarse, si es false no lo intentará.

Ejemplo:

Wifi.setAutoReconnect(true);

waitForConnectResult

WiFi.waitForConnectResult()

Evalúa el intento de conexión del módulo al punto de acceso.

La función devuelve uno de los siguientes estados:

WL_CONNECTED después de establecer la conexión.
WL_NO_SSID_AVAIL en el caso de no detectar la red SSID configurada.
WL_CONNECT_FAILED si la clave es incorrecta.
WL_IDLE_STATUS cuando la red WiFi está en proceso de cambio de estado.
WL_DISCONNECTED en caso de no estar conectado.

Ejemplo:

if(WiFi.waitForConnectResult() != WL_CONNECTED){
    Serial.printf("No se puede conectar a la red");
   }

INFORMACIÓN DE LA CONEXIÓN

Obtiene información sobre la conexión como la MAC o la dirección IP.

macAddress

WiFi.macAddress()

Es la función que utilizamos para conocer la dirección MAC de la conexión con el punto de acceso.

Ejemplo 1 -MAC generada mediante una cadena (string)-:

if (WiFi.status() == WL_CONNECTED)
{
  Serial.printf("Dirección MAC -Server-: %s\n", WiFi.macAddress().c_str());
}

Ejemplo 2 -MAC generada por un puntero de 6 elementos- :

if (WiFi.status() == WL_CONNECTED)
{
  uint8_t macAddr[6];
  WiFi.macAddress(macAddr);
  Serial.printf("Dirección MAC -Server-: %02x:%02x:%02x:%02x:%02x:%02x\n",
macAddr[0], macAddr[1], macAddr[2], macAddr[3], macAddr[4], macAddr[5]);
}

localIP

WiFi.localIP()

Es la función que utilizamos para conocer la dirección IP de la conexión con el punto de acceso.

Ejemplo 1 -IP local generada mediante una cadena (string)-:

if (WiFi.status() == WL_CONNECTED)
{
  Serial.printf("IP local: %s\n", WiFi.localIP().toString().c_str());
}

Ejemplo 2: -IP local generada como una lista de 4 bytes-

if (WiFi.status() == WL_CONNECTED)
{
 IPAddress WlocalIP = WiFi.localIP();
 Serial.printf("IP local: %d.%d.%d.%d.%d.%d\n",
WlocalIP[0], WlocalIP[1], WlocalIP[2], WlocalIP[3])
WlocalIP[4], WlocalIP[5];
}

subnetMask

WiFi.subnetMask()

Es la función que utilizamos para conocer el rango de direcciones IP de las conexiones con el punto de acceso (submáscara de red).

Ejemplo 1 -Submáscara generada mediante una cadena (string)-:

if (WiFi.status() == WL_CONNECTED)
{
  Serial.printf("Submáscara de red: %s\n", WiFi.subnetMask().toString().c_str());
}

Ejemplo 2: -Submáscara generada como una lista de 4 bytes-

if (WiFi.status() == WL_CONNECTED)
{
 IPAddress WsubnetmaskIP = WiFi.subnetMask();
 Serial.printf("Submáscara de red: %d.%d.%d.%d\n",
WsubnetmaskIP[0], WsubnetmaskIP[1], WsubnetmaskIP[2], WsubnetmaskIP[3]);
}

dnsIP

WiFi.dnsIP()

Es la función que utilizamos para conocer el sistema de nombres de dominio (DNS – Domain Name System) del punto de acceso. La función más importante del DNS es «traducir» nombres inteligibles lo identificadores binarios asociados con los equipos conectados a la red p.e. https://www.esploradores.com ↔ http://46.30.215.53

Ejemplo:

if (WiFi.status() == WL_CONNECTED)
{
  Serial.printf("DNS #1, #2 IP: %s, %s\n",
WiFi.dnsIP().toString().c_str(), WiFi.dnsIP().toString(1).c_str());
}

gatewayIP

WiFi.gatewayIP()

Es la función que utilizamos para conocer la dirección IP del punto de acceso (privada).

Ejemplo 1 -IP privada generada mediante una cadena (string)-:

if (WiFi.status() == WL_CONNECTED)
{
  Serial.printf("IP del punto de acceso (privada): %s\n", WiFi.gatewayIP().toString().c_str());
}

Ejemplo 2: -IP privada generada como una lista de 4 bytes-

if (WiFi.status() == WL_CONNECTED)
{
 IPAddress WgatewayIP = WiFi.gatewayIP();
 Serial.printf("IP del punto de acceso (privada): %d.%d.%d.%d\n",
WgatewayIP[0], WgatewayIP[1], WgatewayIP[2], WgatewayIP[3]);
}

hostname

WiFi.hostname()

La función devuelve el nombre de cliente (host) que tiene el módulo en su conexión con el punto de acceso.

WiFi.hostname()

Por defecto el nombre de cliente está formado por «ESP» más los 6 últimos carácterés de la MAC. Por ejemplo, si la MAC es 88:50:V3:5X:77:CC el nombre de cliente sería ESP5X77CC.

También podemos utilizar la función para modificar el nombre de cliente. La longitud máxima del nombre son 32 caracteres.

WiFi.hostname(aHostname)

El parámetro aHostname indicará el nuevo nombre (puede ser una variable del tipo char, const char o String).

La función devuelve true si el cambio se ha realizado correctamente o false si no se ha podido realizar.

Ejemplo:

Serial.printf("Nombre de cliente por defecto: %s\n", WiFi.hostname().c_str());
WiFi.hostname("ESP8266-HOST_01");
Serial.printf("Nuevo nombre de cliente: %s\n", WiFi.hostname().c_str());

status

WiFi.status()

Devuelve el estado de la conexión del módulo con el punto de acceso. Los posibles estados son los siguientes:

WL_IDLE_STATUS	= 0	La red WiFi está en proceso de cambio de estado.
WL_NO_SSID_AVAIL	= 1	No detecta en nombre de red WiFi configurada (SSID).
WL_CONNECTED	= 3	ESP8266 conectado con el punto de acceso.
WL_CONNECT_FAILED	= 4	Conexión errónea. Clave incorrecta.
WL_DISCONNECTED	= 6	ESP8266 desconectado del punto de acceso.

Ejemplo:

  Serial.printf("Connection status: %d\n", WiFi.status());
  //0=WL_IDLE_STATUS, 1=WL_NO_SSID_AVAIL, 3=WL_CONNECTED
  //4=WL_CONNECTED-FAILED y 6=WL_DISCONNECTED

SSID

WiFi.SSID()

La función devuelve el nombre de la red WiFi (Service Set Identification – SSID) a la que está conectado el módulo.

Ejemplo:

Serial.printf("SSID: %s\n", WiFi.SSID().c_str());

psk

WiFi.psk()

La función devuelve la clave del punto de acceso (en inglés pre-shared key – PSK ) al que está conectado el módulo.

Ejemplo:

Serial.printf("SSID: %s\n", WiFi.psk().c_str());

BSSID

WiFi.BSSIDstr()

La función devuelve la dirección MAC del punto de acceso al que está conectado el módulo.

Ejemplo:

Serial.printf("BSSID: %s\n", WiFi.BSSIDstr().c_str());

RSSI

WiFi.RSSI()

La función devuelve la intensidad (en dB) de la señal de la conexión WiFi (Received Signal Strength Indication – RSSI) del módulo con el punto de acceso.

Ejemplo:

Serial.printf("RSSI: %d dB\n", WiFi.RSSI());

MÉTODOS ALTERNATIVOS DE CONEXIÓN

Proporciona métodos alternativos de conexión, como conexión con el protocolo de seguridad WPS (Wi-Fi Protected Setup), para facilitar la creación de una red de área local (wireless local area network – WLAN) segura.

WPS
Smart Config

WPS

WiFi.beginWPSConfig()

El estándar WPS (WiFi Protected Setup) no es en sí un sistema de seguridad, sino una definición los mecanismos a través de los cuales los diferentes dispositivos de la red obtienen las credenciales (nombre red -SSID y clave de red – PSK).

Por el momento el ESP8266 únicamente tiene implementado uno de los cuatro posibles mecanismos de conexión, el denominado Push Button Configuration-( PBC). Mediante este mecanismo, para la conexión se debe de inicializar el ESP8266 en modo Station y después pulsar el botón WPS del punto de acceso.

Dependiendo del resultado de la conexión la función devuelve true o false.

Ejemplo:

#include <ESP8266WiFi.h>

void setup(void)
{
  Serial.begin(115200);

  Serial.printf("\n\nConfigurando conexion WiFi STA. %s\n",
WiFi.mode(WIFI_STA) ? "" : "¡Error al inicializar en modo Station!");
  Serial.println("Presiona el boton WPS de tu router. ");
  Serial.print(WiFi.beginWPSConfig() ? "Router detectado. Conectando" :
"¡Router no detectado!");

  while (WiFi.status() != WL_CONNECTED)
  {
    delay(500);
    Serial.print(".");
  }

  Serial.printf("\nIP local: %s\n", WiFi.localIP().toString().c_str());
}

void loop() {}

Smart Config

beginSmartConfig() / smartConfigDone() / stopSmartConfig()

La conexión Smart Config del ESP8266 con un punto de acceso se realiza utilizando paquetes especiales que contienen el nombre de usuario y contraseña de punto de acceso deseado.

Las tres funciones siguientes se proporcionan para implementar la conexión Smart Config:

>beginSmartConfig();

Inicializa la conexión Smart Config enviando los paquetes de usuario y contraseña al punto de acceso. Dependiendo del resultado de la conexión la función devuelve true o false.

SmartConfigDone();

Consulta el estado de la conexión Smart Config. La función devuelve true o false en función de si el módulo está conectado por este método o no lo está.

stopSmartConfig();

Finaliza la conexión Smart Config y libera del buffer de memoria los datos de usuario y contraseña. Dependiendo del resultado de la acción la función devuelve true o false.

Una vez repasado esto, estaremos listos para construir el circuito y subir el sketch a la placa NodeMCU.

CIRCUITO ELECTRÓNICO

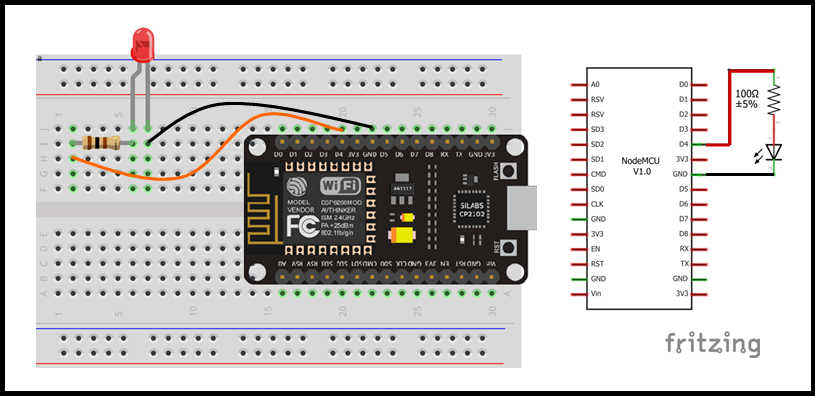

El circuito que debemos conexionar es el siguiente:

El LED estará conectado en el puerto GPIO02 (D4).

Este LED, como comprobaremos, está relacionado en lógica inversa con el LED que tiene el ESP8266 del NodeMCU junto a la antena. Esto significa que cuando un LED se enciende, el otro se apaga.

SKETCH

En el sketch se hace un repaso de gran parte de las funciones de la librería ESP8266WiFi.h que permiten crear en modo Station. Se han añadido comentarios para facilitar su seguimiento.

También en el sketch está insertado el código HTML de la página Web que visualizaremos con el navegador (Mozzilla, Google Chrome, Internet Explorer, etc.), al realizar la conexión con el NodeMCU.

Para poder comprenderlo mejor resulta conveniente verlo a parte.

Este es el código HTML que se ejecuta cuando el LED está encendido:

<HTTP/1.1 200 OK>

<!DOCTYPE HTML>
<meta charset='UTF-8'>
<html>

<!--Se imprime el estado del LED-->
<h1 align=center>El LED está ahora: ENCENDIDO</h1>

<!--Se imprime una imagen del estado del LED-->
<img src='https://esploradores.com/Practicas_html/LED_encendido.png' alt='Bombilla encendida' style='display:block; margin:auto' width='15%'>

<!--Se crea un botón para modificar el estado del LED-->
<input type='image' src='https://esploradores.com/Practicas_html/apagar_300x88.png' style='display:block; margin:auto' width='25%' onClick=location.href='/LED=OFF'>
</html>

Y este es el código HTML que se ejecuta cuando el LED está apagado:

<HTTP/1.1 200 OK>

<!DOCTYPE HTML>
<meta charset='UTF-8'>
<html>

<!--Se imprime el estado del LED-->
<h1 align=center>El LED está ahora: APAGADO</h1>

<!--Se imprime una imagen del estado del LED-->
<img src='https://esploradores.com/Practicas_html/LED_apagado.png' alt='Bombilla apagada' style='display:block; margin:auto' width='15%'>

<!--Se crea un botón para modificar el estado del LED-->
<input type='image' src='https://esploradores.com/Practicas_html/encender_300x88.png' style='display:block; margin:auto' width='25%' onClick=location.href='/LED=ON'>
</html>

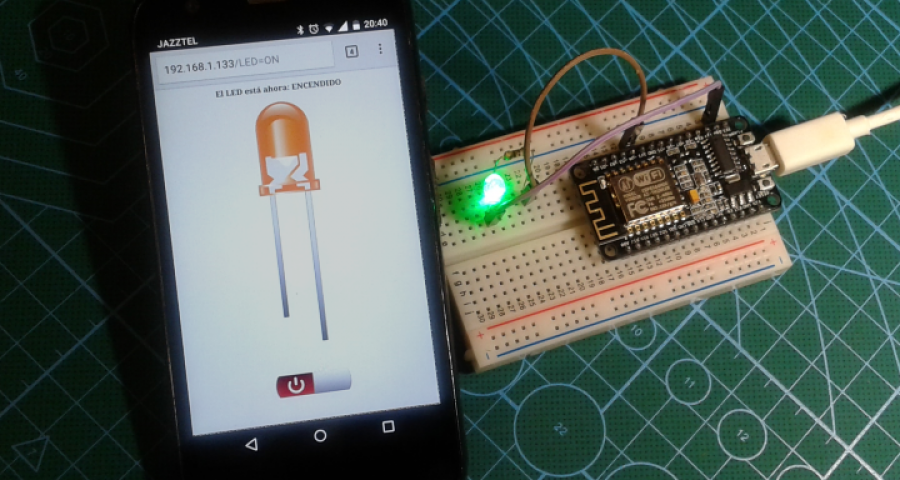

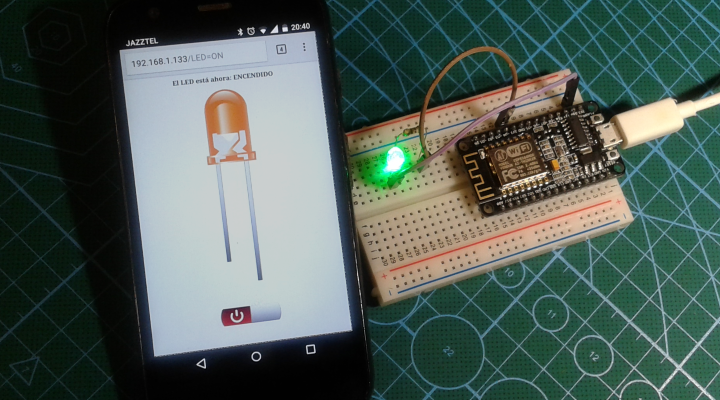

Un navegador visualizará la página Web así , en función del estado del LED:

Como se puede observar, se han insertado fotografías para visualizar el estado del LED y para mejorar el aspecto del botón de encendido/apagado. Estás fotografías están ubicadas en las siguientes direcciones:

Se puede probar a modificaras utilizando otras fotografías de Internet.

El botón de encendido y apagado, para lograr la comunicación con el punto de acceso une la IP local del NodeMCU con la cadena «/LED=ON» o «/LED=OFF» en función de lo que hayamos pulsado. Quedaría algo así, en función de la IP local del NodeMCU:

http://192.168.1.133/LED=ON o http://192.1.133.1/LED=ON

De esta manera el NodeMCU, recibe la petición «/LED=ON» o «/LED=OFF» y la analiza utilizando la función peticion.indexOf(), para determinar las acciones a realizar.

El sketch a subir al NodeMCU será el siguiente:

/*
 NodeMCU Server - Conexión en modo Station con un punto de acceso (router) por Dani No www.esploradores.es
 Crea una conexión del NodeMCU en modo Station con un punto de acceso que permite
 encender y apagar un LED conectado a la salida D4 (GPIO02) del módulo NodeMCU.
 Este código de ejemplo es de público dominio.
 */

#include <ESP8266WiFi>                   //Incluye la librería ESP8266WiFi

const char* ssid = "JAZZTEL_GnP";        //Indicamos el nombre de la red WiFi (SSID) a la que queremos conectarnos.
const char* password = "sdaebssyeqq";    //Indicamos la contraseña de de red WiFi
WiFiServer server(80);                    //Definimos el puerto de comunicaciones

int PinLED = 2; // GPIO2                  //Definimos el pin de salida - GPIO2 / D4
int estado = LOW;                         //Definimos la variable que va a recoger el estado del LED

void setup() {
  Serial.begin(115200);

  pinMode(PinLED, OUTPUT);                //Inicializamos el GPIO2 como salida
  digitalWrite(PinLED, LOW);              //Dejamos inicialmente el GPIO2 apagado

  WiFi.begin(ssid, password);             //Inicializamos  la conexión del NodeMCU con la red WiFi
  Serial.printf("\n\nConectando a la red: %s\n", WiFi.SSID().c_str());
   while (WiFi.status() != WL_CONNECTED) { // Verifica el estado de la conexión del NodeMCU cada 0,5s hasta que conecta
    delay(500);
    Serial.print(".");
  }
  Serial.println("");
  Serial.println("WiFi conectada");       // Indica que el NodeMCU conectado con la red WiFi

  server.begin();                         // Inicia el NodeMCU en modo Station
  Serial.println("Servidor inicializado");

  Serial.printf("IP local del NodeMCU: %s\n", WiFi.localIP().toString().c_str());
  Serial.printf("DNS #1, #2 IP: %s, %s\n", WiFi.dnsIP().toString().c_str(), WiFi.dnsIP(1).toString().c_str());
  Serial.printf("Submascara de red -subnetMask-: %s\n", WiFi.subnetMask().toString().c_str());
  Serial.printf("Direccion MAC en modo Server -macAddress-: %s\n", WiFi.macAddress().c_str());
  Serial.printf("IP privada del punto de acceso -dnsIP-: %s\n", WiFi.gatewayIP().toString().c_str());
  Serial.printf("Nombre del NodeMCU como cliente -hostname-: %s\n", WiFi.hostname().c_str());
  Serial.printf("Connection status: %d\n0=WL_IDLE_STATUS, 1=WL_NO_SSID_AVAIL, 3=WL_CONNECTED, 4=WL_CONNECTED-FAILED y 6=WL_DISCONNECTED\n", WiFi.status());
  Serial.printf("Nombre de red -SSID-: %s\n", WiFi.SSID().c_str());
  Serial.printf("Clave de red -Password-: %s\n",  WiFi.psk().c_str());
  Serial.printf("Direccion MAC del punto de acceso -BSSID-: %s\n", WiFi.BSSIDstr().c_str());
  Serial.printf("Intensidad de la conexion con el punto de acceso -RSSI-: %d dB\n", WiFi.RSSI());

  Serial.printf("\n\nUtiliza esta URL para conectar: http://%s/\n", WiFi.localIP().toString().c_str());
}

void loop()
{
   // Comprueba si el cliente ha conectado
  WiFiClient client = server.available();
  if (!client) {
    return;
  }

  // Espera hasta que el cliente envía alguna petición
  Serial.println("nuevo cliente");
  while(!client.available()){
    delay(1);
  }

  // Lee la petición
  String peticion = client.readStringUntil('\r');
  Serial.println(peticion);
  client.flush();

  // Comprueba la petición
  if (peticion.indexOf('/LED=ON') != -1) {
    estado = HIGH;
  }
  if (peticion.indexOf('/LED=OFF') != -1){
    estado = LOW;
  }

  //Enciende o apaga el LED en función de la petición
  digitalWrite(PinLED, estado);

// Envía la página HTML de respuesta al cliente
  client.println("HTTP/1.1 200 OK");
  client.println("");                         //No olvidar esta línea de separación
  client.println("");
  client.println("");
  client.println("");

  client.print(<h1 align=center>El LED está ahora: ");

 if(estado == HIGH) {
 client.print("ENCENDIDO</h1>");
 client.print("<img src='https://esploradores.com/Practicas_html/LED_encendido.png' alt='Bombilla encendida' style='display:block; margin:auto' width='15%'>");
 client.print("<input type='image' src='https://esploradores.com/Practicas_html/apagar_300x88.png' style='display:block; margin:auto' width='25%' onClick=location.href='/LED=OFF'>");
 } else {
 client.print("APAGADO</h1>");
 client.print("<img src='https://esploradores.com/Practicas_html/LED_apagado.png' alt='Bombilla apagada' style='display:block; margin:auto' width='15%'>");
 client.print("<input type='image' src='https://esploradores.com/Practicas_html/encender_300x88.png' style='display:block; margin:auto' width='25%' onClick=location.href='/LED=ON'>");
 }

 client.println("</html>");
 delay(1);
 Serial.println("Peticion finalizada"); // Se finaliza la petición al cliente. Se inicializa la espera de una nueva petición.
 Serial.println("");

}

CONEXIÓN CON EL ACCESS POINT

Para poder conectar con el NodeMCU realizaremos los siguientes pasos:

Después de instalar es sketch en el NodeMCU -y sin desconectar el cable USB- abriremos el Monitor Serie. Veremos una pantalla similar a la que aparece a continuación.

Abriremos un navegador Web en el dispositivo cliente que queremos conectar al NodeMCU y escribiremos la dirección URL que aparece en nuestro Monitor Serie. Inmediatamente visualizaremos la página Web que nos servirá para controlar el encendido o apagado del LED.

Tags: Blink Nivel medio NodeMCU Parpadeo Práctica Programación

19 Comments

Leave your reply.

Cesar
· Accede para responder

20 marzo, 2017 at 4:25 PM

Buen ejemplo. Mi pregunta es si en ves de extraer la imagen de una pagina web, se puede guardar en la memoria?. Porque en algunos casos la imagen no aparece y solo salen código.
Cesar
· Accede para responder

20 marzo, 2017 at 5:15 PM

Otro caso curioso que sucede es el siguiente:
Ejecute el segundo ejemplo que publicaste, una red llamada Prueba. Después ejecuté este 3er ejemplo y funciona pero aun sigue la red Prueba que anteriormente realicé. Resetié el modulo y probé gravando el ejemplo blink y de igual forma sigue creando la red prueba.
- Dani No
  · Accede para responder

  21 marzo, 2017 at 8:31 PM

  Hola Cesar:

  Te trataré de responder lo antes posible.

  Un saludo.
julio
· Accede para responder

1 julio, 2017 at 1:03 AM

Hola buenas, el tema es que me he fabricado un termostato con el ESP8266 y puedo gestionar la temperatura de la caldera desde cualquier parte del mundo desde mi móvil, viendo en todo momento Tª y humedad. El problema me surge cuando han pasado unas horas, el módulo se desconecta del wifi y me toca reiniciarlo físicamente. Había implementado un watchdog, pero al final no me sirve puesto que al reiniciar el módulo mediante SW tb me reinicia las patillas GPIO y la conexión con la caldera se pierde.

¿Te ha pasado algo así?, ¿alguna sugerencia?

Gracias
- Dani No
  · Accede para responder

  4 julio, 2017 at 1:57 PM

  Hola Julio:

  Nunca me ha sucedido lo que dices. No he tenido problemas para mantener las conexiones WiFi ni de reseteos.
  Afortunadamente hay muchas soluciones.
  Si quieres optar por algo sencillo te recomiendo que revises las tres prácticas que escribí sobre la paltaforma Thinger.io. Te permite monitorizar datos y controlar el dispositivo desde cualquier ubicación.
  Una opción es almacenar el estado actual (antes del reseteo) en la memoria SPIFFS de tu procesador ESP8266 y en el reinicio que lea el último estado para que las salidas GPIO queden en la misma posición.

  Un saludo.
julio
· Accede para responder

11 julio, 2017 at 3:12 PM

Hola y gracias por tu ayuda, al final el problema era la electrónica, ya no se resetea. Ahora me surge otra cuestión y es el poder enviar el estado del led a la app que he hecho con appinventor 2. Por ejemplo, el teléfono se resetea o me quedo sin batería, si inicio la aplicación me gustaría que en la app me aparezca el estado del led, si está on/off. Imagina que estás en la otra parte de la ciudad y activas la caldera, te quedas sin batería en el móvil y cuando abres la app de nuevo te aparece como que está desconectada, cuando realmente la caldera está encendida. ¿Cómo puedo hacer para que el esp8266 me envíe a la app el estado de éste?

Gracias
- Dani No
  · Accede para responder

  19 julio, 2017 at 6:27 AM

  Hola Julio:

  Perdona por el retraso en responderte pero estas fechas…
  Creo que una forma muy simple sería añadir un segundo sensor a la caldera que te de datos de su estado (una señal digital 0/1). Puede ser una fotoresistencia conectada al piloto de estado de la caldera.

  Un saludo.
eduardo
· Accede para responder

15 agosto, 2017 at 2:33 PM

hola, buen dia a todos..despues de varias semanas he podido comunicarme con el modulo esp 8266, creo que es el modelo 12,,, lo he configurado como acces point y me crea una red local,, baje una aap android (tcp client) y mando mensajes todo bien hasta aqui…..pero cuando cambio la conexxion wifi a una que tiene internet, no me puedo comunicar, me podrian y se los agradeceria infinitamente ayudar con el listado de los comandos AT
que requiero para configura el modulo como servidor, o como hacerle para lo que yo estoy haciendo ( quisiera prender y apagar dispositivos en casa, saber el estado de los dispositvos, etc. cosas caseras),,
gracias de antemano.
ivan
· Accede para responder

4 octubre, 2017 at 5:43 PM

muy buen dia,

alguien ha podido conectar dos modulos NODE MCU uno como servidor y otro como cliente para enviar datos?
Erik
· Accede para responder

16 febrero, 2018 at 6:08 AM

Muchisimas gracias por toda la información!!!
Alberto
· Accede para responder

10 diciembre, 2018 at 2:06 PM

Hola Amigo, muchas gracias por este tutorial, felicidades.

Te hago una pregunta, me gustaría iniciar el módulo con una IP estatica, esto es posible?
- Dani No
  · Accede para responder

  11 diciembre, 2018 at 4:01 PM

  Hola Alberto:

  Si quieres que el módulo tenga en una conexión en modo AccesPoint una IP estática la instrucción sería WiFi.softAPConfig (local_ip, gateway, subnet). Mira este post: https://www.esploradores.com/access-point-servidor-web-nodemcu/.

  Si quieres una IP estática en tu router, puedes pagar por ella a tu compañía de teléfonos o recurrir a algún proveedor de IPs estáticas.

  Un saludo!
Jorge
· Accede para responder

18 marzo, 2019 at 11:20 PM

Hola, gracias por los tutoriales.
Me sucede lo mismo a lo que veo en uno de los comentarios anteriores, no se si pudiste resolverlo.
Ejecuté el programa de la practica 2, cree una red y funcionó correctamente, pero al ejecutar otros códigos me sigue creando la red, ¿a qué se debe ésto? ¿hay algo en el código que debo agregar para que no pase?
cesar
· Accede para responder

19 abril, 2020 at 11:47 PM

hola, muy bueno todo, te hago una consulta, como puedo acceder al esp8266 desde otra red no desde la misma red wifi que tengo en casa donde se encuentra conectado el esp8266, este ejem solo sirve si el cel o la pc estan conectados a la misma red
- Dani No
  · Accede para responder

  Author

  20 abril, 2020 at 9:59 AM

  Hola Cesar:

  Mira este artículo: https://www.esploradores.com/practica-4-station-conexion-desde-cualquier-sitio-del-mundo-con-access-point-encendido-y-apagado-de-un-led/

  Un saludo.
Miguel
· Accede para responder

22 abril, 2020 at 6:26 PM

Hola buenas ,
Quisiera saber si pongo las imágenes en la carpeta data de sketch y lo subo a la memoria, como es la línea del código si es parecido a este
client.print(«»);

Quisiera solo sustituir la ruta , pero no me sale , si me pones solo una línea de ejemplo te lo agradecería
Un saludo
- Dani No
  · Accede para responder

  Author

  23 abril, 2020 at 12:59 PM

  Hola Miguel:

  Lo que necesitas es una librería que gestione de una forma ágil y sencilla las comunicaciones y puedas incluir ficheros almacenados en la memoria SPIFSS.

  Como librería puedes utilizar ESP8266WebServer.h. En esta página puedes encontrar un ejemplo de comunicaciones get y post: https://www.esploradores.com/practica-15-comunicaciones-get-y-post/.

  Si optas por un servidor asíncrono te recomiendo ESPAsyncWebServer.h. En esta página puedes encontrar un buen ejemplo: https://www.luisllamas.es/como-hacer-un-servidor-asíncrono-en-esp8266/

  Aquí tienes un ejemplo de uso de la memoria SPIFSS: https://www.luisllamas.es/como-servir-una-pagina-web-con-el-esp8266-desde-spiffs/ y https://www.luisllamas.es/como-servir-contenido-comprimido-en-gzip-con-esp8266/.

  Un saludo!
  - Miguel
    · Accede para responder

    23 abril, 2020 at 2:07 PM

    Muchas gracias por la rápida respuesta, pero solo quiero una línea de código para poner una imagen almacenada en el módulo. No soy capaz de hacerlo,
    Es una imagen jpg de un led rojo, y cuando se encienda quiero salga esa imagen. Solo eso.
    Un saludo
    - Dani No
      · Accede para responder

      Author

      23 abril, 2020 at 10:08 PM

      Por eso necesitas una librería que sea capaz de gestionarla. No te vale con un línea.

      Otra opción es utilizar unta foto desde otro servidor (que esté en Internet) y la insertes en el html.

      También podrías usar una imagen insertada en el código.
