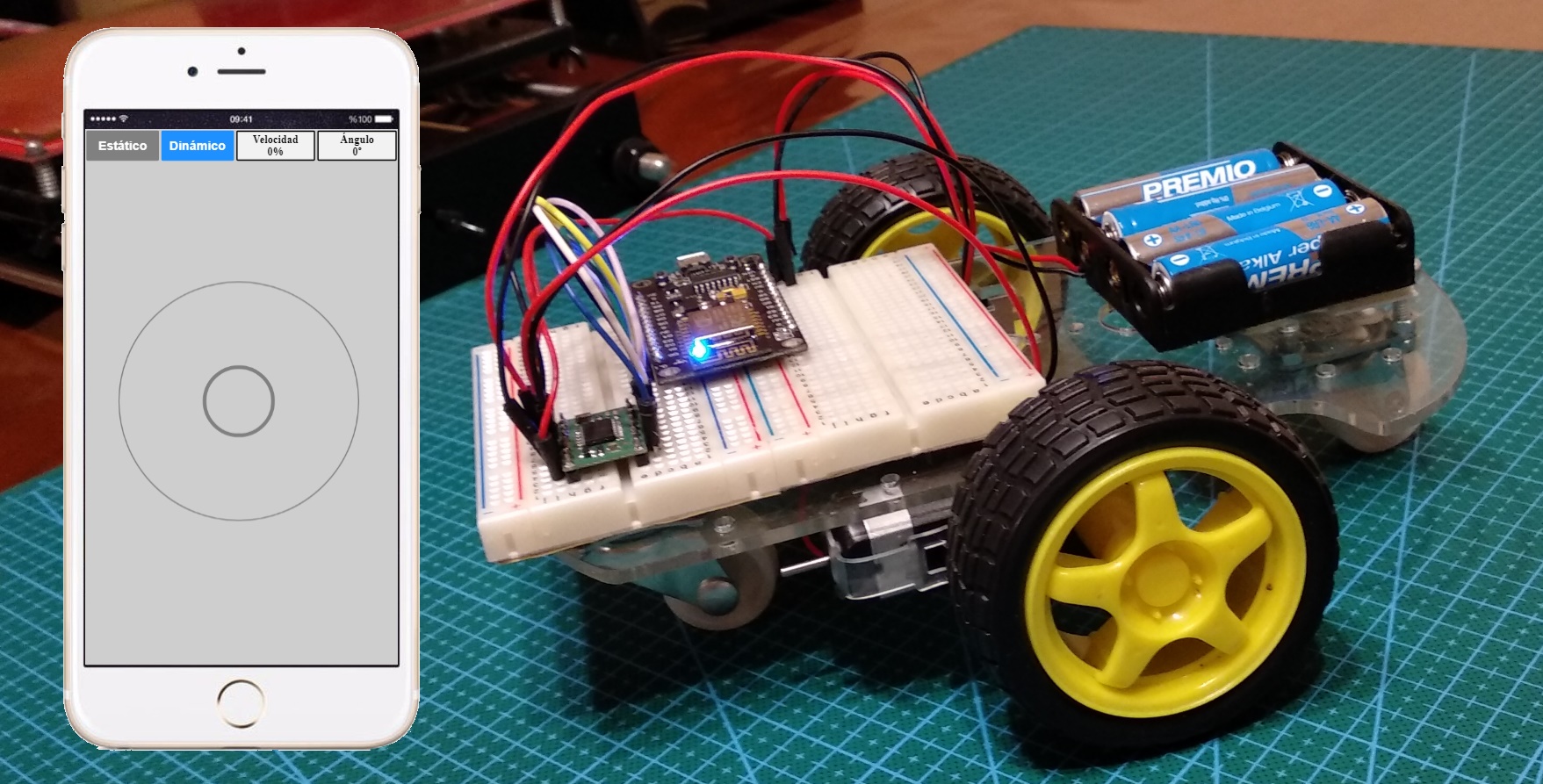

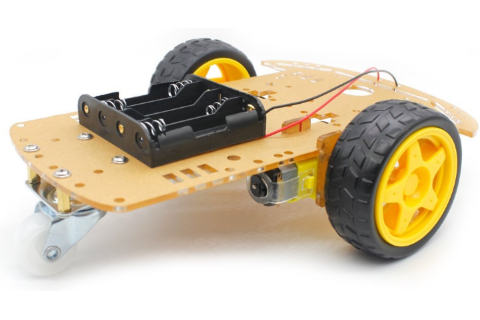

PRÁCTICA 12-BIS: JoyStick WiFi mejorado para el control de robots

El sketch en un principio puede parecer largo y complejo, pero analizándolo se puede ver que tiene una estructura bastante sencilla.

Lo que mas ocupa es el código de la página WEB que interpretará el navegador para generar el JoyStick. El objetivo del mismo es generar una superficie de dibujo (canvas) en la pantalla del smartphone, tablet u ordenador  que utilicemos para controlarlo, que pueda detectar los eventos táctiles o de un ratón para manejarlo.

Este código está situado entre las líneas 40 y 248 del sketch e indicando de forma rápida las funciones de cada una de sus partes, quedaría como se indica a continuación:

• Líneas 48 a 59: se define el aspecto estético del canvas y los botones.
• Líneas 62 a 67: se representan los botones en la pantalla.
• Líneas 71 a 87: se definen todas las variables a utilizar, incluidas las necesarias para la conexión WebSocket.
• Líneas 89 a 117: se dibuja el canvas en la pantalla y en caso de que la pantalla cambie de tamaño (por giro) se resetea conforme al nuevo tamaño de pantalla.
• Líneas 135 a 147: gestiona el funcionamiento “ESTÁTICO” o “DINÁMICO”.
• Líneas 149 a 199: gestiona los eventos recibidos, ya sean de un dispositivo táctil o de un ratón. Los eventos pueden ser un nuevo toque, un desplazamiento o la finalización de un toque o desplazamiento.
• Líneas 201 a 244: se establece la actualización de la pantalla (cuando hay cambios por eventos táctiles o del ratón) y el envío de datos para realizar el movimiento del coche vía WebSocket al módulo ESP8266.

El procesador ESP8266 recibe desde el navegador cadenas de texto con la velocidad y el ángulo de giro en radianes (que se componen en la línea 241, en función de los eventos táctiles o del ratón en el JoyStick), por ejemplo «Velocidad: 24 Angulo: 2.23«.

Una vez recibida la comunicación, en la línea 272 del sketch esta se convierte en una cadena de texto y en las líneas 273 y 274 se extraen los valores y se asignan a las variables numéricas «velocidad» y «angulo«.

A partir de este punto se gestiona el control de encendido, apagado y velocidad de los motores con los dos valores recibidos.

/* JoyStick WiFi escrito por Dani No www.esploradores.com

Este sofware está escrito bajo la licencia CREATIVE COMMONS con Reconocimiento - CompartirIgual
(CC BY-SA) https://creativecommons.org/
Basado en el muti-touch game controler de Seb Lee-Delisle (C)2010-2011, www.sebleedelisle.com

-Redistributions of source code must retain the above creative commons and copyright notices, this
 list of conditions and the following disclaimer.
-Redistributions in binary form must reproduce the above creative commons and copyright notices, this
 list of conditions and the following disclaimer in the documentation and/or other materials provided
 with the distribution.

THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS "AS IS" AND ANY EXPRESS OR IMPLIED
WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR
A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE COPYRIGHT HOLDER OR CONTRIBUTORS BE LIABLE
FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES INCLUDING, BUT NOT
LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS
INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY,
OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN
IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.
*/

#include <ESP8266WiFi.h>
#include <WebSocketsServer.h>
#include <ESP8266WebServer.h>

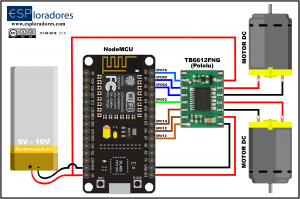

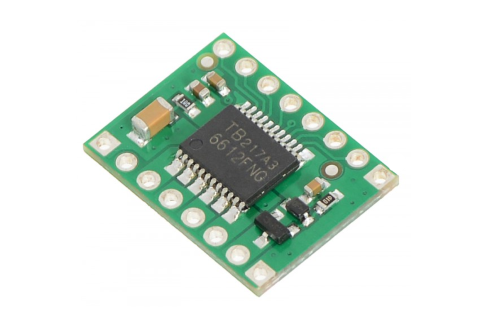

#define IZQ_PWM     16 // D0 (PWMB)
#define IZQ_AVZ     05 // D1 (BIN2)
#define IZQ_RET     04 // D2 (BIN1)
#define STBY        02 // D4 (STBY)
#define DER_RET     14 // D5 (AIN1)
#define DER_AVZ     12 // D6 (AIN2)
#define DER_PWM     13 // D7 (PWMA)

#define PI 3.141593

const char* ssid = "VEHICULO";
const char* password = "12345678";

static const char PROGMEM INDEX_HTML[] = R"(
  <!doctype html>
  <html>
  <head>
  <meta charset=utf-8>
  <meta name='viewport' content='width=device-width, height=device-height, initial-scale=1.0, maximum-scale=1.0'/>
  <title>JoyStick</title>

  <style>
    *{-webkit-touch-callout: none; -webkit-text-size-adjust: none; -webkit-tap-highlight-color: #FFFFFF; -webkit-user-select: none; -webkit-tap-highlight-color: #FFFFFF;}
    body {margin: 0px;}
    canvas {display:block; position:absolute}
    .containerButtons {width: auto; display: flex; justify-content: space-around;}
    .buttons {border: none; color: white; padding: 4px 4px; text-align: center; text-decoration: none; display: inline-block; font-size: 4.0vmin; font-weight: bold; margin: 4px 2px;
            -webkit-transition-duration: 0.4s; transition-duration: 0.4s; cursor: pointer; width: 25%; border-radius: 2px;}
    .btn1 {background-color: #808080; color: #FFFFFF; border: 3px solid #808080;} .btn1:hover {background-color: #F2F2F2; color: #000000; border: 3px solid #FF0000;}
    .btn2 {background-color: #1E90FF; color: #FFFFFF; border: 3px solid #1E90FF;} .btn2:hover {background-color: #F2F2F2; color: #000000; border: 3px solid #FF0000;}
    .data {padding: 2px 4px; background-color: #F2F2F2; color: #000000; font-size: 3.5vmin; border: 2px solid #000000;}
    .containerCanvas {width: auto;}
  </style>

  <body id='body'>
  <div class='containerButtons'>
    <button class='buttons btn1' onclick='onStatic()' autofocus>Estático</button>
    <button class='buttons btn2' onclick='onDynamic()'>Dinámico</button>
    <p id='txt1_id' class='buttons data'></p>
    <p id='txt2_id' class='buttons data'></p>
  </div>

  <script>

   ///////VARIABLES GLOBALES Y OPERACIONES CON VECTORES ///////
  var canvas, c , containerCanvas, ratioWindow, ladoMenor;
  var estatico = true, touchStart = false, mouseDown  = false;
  var angRad, angGrd, vectorHypot, speed;
  var vector2 = function (x,y) {this.x= x || 0; this.y = y || 0;};

  vector2.prototype = {
    reset:      function ( x, y )   {this.x = x;    this.y = y;     return this;},
    copyFrom :  function (v)        {this.x = v.x;  this.y = v.y;   return this;},
    minusEq :   function (v)        {this.x-= v.x;  this.y-= v.y;   return this;},
  };
    var pos = new vector2(0,0), startPos = new vector2(0,0), vector = new vector2(0,0), posMax = new vector2(0,0);

  var connection = new WebSocket('ws://'+location.hostname+':81/', ['arduino']);
    connection.onopen =     function ()         {connection.send('Connect ' + new Date()); };
    connection.onerror =    function (error)    {console.log('WebSocket Error ', error);};
    connection.onmessage =  function (event)    {console.log('Server: ', event.data);};

  ///////CANVAS///////
  setupCanvas();
  function setupCanvas() {
  canvas = document.createElement('canvas');
    c = canvas.getContext('2d');
    resetAll();
    containerCanvas = document.createElement('div');
    containerCanvas.className = "containerCanvas";
    document.body.appendChild(containerCanvas);
    containerCanvas.appendChild(canvas);
  }
  function resetAll () {
    var buttonsHeight = Math.min(window.innerWidth, window.innerHeight)*0.04+44;
    canvas.width = window.innerWidth; canvas.height = window.innerHeight-buttonsHeight;
    ratioWindow = canvas.width/canvas.height;  ladoMenor=Math.min(canvas.width, canvas.height);
    window.scrollTo(0,0);
    c.font = Math.round(ladoMenor*0.03) + 'px sans-serif';
    c.fillStyle = "white";
    c.textAlign="center";
    estatico? onStatic() : onDynamic();
  }
  function resetByOrientationchange () {
    document.body.removeChild(containerCanvas);
    setTimeout(function(){
      setupCanvas();
      startEventListener();
      }, 450);
  }

  ///////DETECCIÓN DE EVENTOS Y DETERMINACIÓN DEL TIPO DE DISPOSITIVO SEÑALADOR (TÁCTIL O RATÓN)///////
  var touchable = 'createTouch' in document;
  startEventListener();
  function startEventListener(){
    window.onresize = resetAll;
    if(touchable) {
      canvas.addEventListener( 'touchstart', onTouchStart, false);
      canvas.addEventListener( 'touchmove', onTouchMove, false);
      canvas.addEventListener( 'touchend', onTouchEnd, false);
      window.onorientationchange = resetByOrientationchange;
    } else {
      canvas.addEventListener( 'mousedown', onMouseDown, false);
      canvas.addEventListener( 'mousemove', onMouseMove, false);
      ['mouseup', 'mouseout'].forEach(function(event){canvas.addEventListener(event,onMouseEnd,false);});
    }
  }

  ///////ESTÁTICO / DINÁMICO///////
  function onStatic() {
    estatico = true;
    document.getElementById('body').style.background= '#CECECE';
    c.strokeStyle = '#808080';
    drawOnCanvasStartOrMoveEnd();
  }
  function onDynamic() {
    estatico = false;
    document.getElementById('body').style.background= '#ADD8E6';
    c.strokeStyle = '#1E90FF';
    drawOnCanvasStartOrMoveEnd();
  }

///////GESTIÓN DE DISPOSITIVO TÁCTIL///////
  function onTouchStart(event) {
    touchStart = true;
    if (estatico){
      pos.reset(event.touches[0].clientX-canvas.getBoundingClientRect().left, event.touches[0].clientY-canvas.getBoundingClientRect().top);
      vector.copyFrom(pos);
      vector.minusEq(startPos);
    } else {
      startPos.reset(event.touches[0].clientX-canvas.getBoundingClientRect().left, event.touches[0].clientY-canvas.getBoundingClientRect().top);
      pos.copyFrom(startPos);
    }
  }
  function onTouchMove(event) {
    if (touchStart){
      event.preventDefault();
      pos.reset(event.touches[0].clientX-canvas.getBoundingClientRect().left, event.touches[0].clientY-canvas.getBoundingClientRect().top);
      vector.copyFrom(pos);
      vector.minusEq(startPos);
    }
  }
  function onTouchEnd(event) {
    touchStart = false;
    drawOnCanvasStartOrMoveEnd();
    sendData ();
  }

  ///////GESTIÓN DEL RATÓN///////
  function onMouseDown(event) {
    event.preventDefault();
    mouseDown = true;
    if (estatico){
      pos.reset(event.offsetX, event.offsetY);
      vector.copyFrom(pos);
      vector.minusEq(startPos);
    } else {
      startPos.reset(event.offsetX, event.offsetY);
      pos.copyFrom(startPos);
    }
  }
  function onMouseMove(event) {
    if(mouseDown){
      pos.reset(event.offsetX, event.offsetY);
      vector.copyFrom(pos);
      vector.minusEq(startPos);
    }
  }
  function onMouseEnd(event) {
    mouseDown = false;
    drawOnCanvasStartOrMoveEnd();
    sendData ();
  }

  ///////DIBUJO DE LA BASE Y STICK///////
  setInterval(drawOnMove, 1000/50);
  function drawOnMove() {
    if(touchStart || mouseDown) {
      c.clearRect(0,0,canvas.width, canvas.height);
      drawBase (startPos.x, startPos.y);
      newValues ();
      drawStick ();
      drawText ();
      sendData ();
    }
  }
  function drawOnCanvasStartOrMoveEnd(){
    c.clearRect(0,0,canvas.width, canvas.height);
    startPos.reset(canvas.width/2,canvas.height/2);
    vector.reset(0,0);
    estatico? drawBase() : c.fillText('TOCA LA PANTALLA PARA COMENZAR',canvas.width/2,canvas.height/2);
    newValues ();
    drawText ();
  }
  function newValues(){
    angRad = Math.atan2(-vector.y,vector.x).toFixed(2);
    angGrd = Math.round(angRad*180/Math.PI);
    vectorHypot = Math.hypot(vector.x,vector.y);
    posMax.reset(startPos.x+Math.min(vectorHypot, ladoMenor*0.25)*Math.cos(angRad), startPos.y-Math.min(vectorHypot, ladoMenor*0.25)*Math.sin(angRad));
    speed = Math.round((Math.min(vectorHypot,ladoMenor*0.25)/(ladoMenor*0.25)*100));
  }
  function drawBase(){
    c.beginPath(); c.lineWidth = 6; c.arc(startPos.x, startPos.y, ladoMenor*0.10 ,0,Math.PI*2,true); c.stroke();
    c.beginPath(); c.lineWidth = 2; c.arc(startPos.x, startPos.y, ladoMenor*0.35 ,0,Math.PI*2,true); c.stroke();
  }
  function drawStick(){
    c.beginPath(); c.arc(posMax.x, posMax.y, ladoMenor*0.10, 0,Math.PI*2, true); c.stroke();
  }

  function drawText(){
    document.getElementById('txt2_id').innerHTML = 'Ángulo<br/>'+angGrd+'º';
    document.getElementById('txt1_id').innerHTML = 'Velocidad<br/>'+speed+'%';
  }
  function sendData(){
    var dir = 'Velocidad:'+speed+' Angulo:'+angRad;
    console.log(dir);
    connection.send(dir);
  }
  </script>
  </body>
  </html>
)";

ESP8266WebServer server (80);
WebSocketsServer webSocket = WebSocketsServer(81);

void webSocketEvent(uint8_t num, WStype_t type, uint8_t * payload, size_t length) {

switch(type) {
  case WStype_DISCONNECTED:
    Serial.printf("[%u] Disconnected!\n", num);
    analogWrite(IZQ_PWM, 0);
    analogWrite(DER_PWM, 0);
    break;

  case WStype_CONNECTED: {
    IPAddress ip = webSocket.remoteIP(num);
    Serial.printf("[%u] Connected from %d.%d.%d.%d url: %s\n", num, ip[0], ip[1], ip[2], ip[3], payload);
    webSocket.sendTXT(num, "Connected");          // send message to client
  }
  break;

  case WStype_TEXT:
    Serial.printf("Número de conexión: %u - Texto recibido: %s\n", num, payload);
    if(num == 0) {                                            //Únicamente va a reconocer la primera conexión (softAP).
      String str = (char*)payload;                            //Ejemplo de texto recibido: Velocidad:100 Angulo:-1.88
      int velocidad = str.substring(str.indexOf(':',str.indexOf("Velocidad:"))+1,str.indexOf(' ',str.indexOf("Velocidad:"))).toInt();
      float angulo = str.substring(str.indexOf(':',str.indexOf("Angulo:"))+1).toFloat();

      //uint8_t velocidadMax = velocidad*255/100;     //La velocidad se envía con valores entre 0 y 100. Se debe mapear a 0-255
      uint8_t velocidadMax = 85+velocidad*170/100;    //Se corrige el mapeo porque el motor entre los valores 0-84 no se mueve, se mueve ente los valores 85-255

      //uint8_t velocidadSin = abs(velocidadMax*sin(angulo));                     //Giro coche rápido
      uint8_t velocidadSin = abs(velocidadMax*sin(abs(2*angulo/3)+PI/6));         //Giro coche intermedio
      //uint8_t velocidadSin = abs(velocidadMax*sin(abs(angulo/2)+PI/4));         //Giro coche lento
      float anguloCos = cos(angulo);

      //Sentido de giro de los motores
      if(angulo > 0) {                                        //Primer y segundo cuadrante
        digitalWrite(STBY, 1);
        digitalWrite(IZQ_AVZ,  1); digitalWrite(IZQ_RET,  0); digitalWrite(DER_AVZ,  1); digitalWrite(DER_RET,  0);
      }else if(angulo < 0) {                                  //Tercer y cuarto cuadrante
        digitalWrite(STBY, 1);
        digitalWrite(IZQ_AVZ,  0); digitalWrite(IZQ_RET,  1); digitalWrite(DER_AVZ,  0); digitalWrite(DER_RET,  1);
      }else {                                                 //Parado
        digitalWrite(STBY, 0);
        digitalWrite(IZQ_AVZ,  0); digitalWrite(IZQ_RET,  0); digitalWrite(DER_AVZ,  0); digitalWrite(DER_RET,  0);
      }
      //Velocidad de los motores
      uint8_t izq, der;
      if(anguloCos > 0) {                                     //Primer y cuarto cuadrante
        izq = velocidadMax;   der = velocidadSin;
      } else {                                                //Segundo y tercer cuadrante
        izq = velocidadSin;   der = velocidadMax;
      }
      analogWrite(IZQ_PWM, izq);
      analogWrite(DER_PWM, der);
      //Serial.print(anguloCos); Serial.print("    "); Serial.print(izq); Serial.print("    "); Serial.println(der);
      }
    break;
  }
}

void setup() {
  Serial.begin(115200);
  Serial.println();

  WiFi.softAP(ssid, password);
  IPAddress myIP = WiFi.softAPIP();
  Serial.print("IP del access point: ");
  Serial.println(myIP);
  Serial.println("WebServer iniciado...");

   // start webSocket server
  webSocket.begin();
  webSocket.onEvent(webSocketEvent);

  // handle index
  server.on("/", []() {
      server.send_P(200, "text/html", INDEX_HTML);
  });

  server.begin();

  pinMode(IZQ_PWM, OUTPUT); pinMode(DER_PWM, OUTPUT);
  pinMode(IZQ_AVZ, OUTPUT); pinMode(DER_AVZ, OUTPUT);
  pinMode(IZQ_RET, OUTPUT); pinMode(DER_RET, OUTPUT);
  pinMode(STBY, OUTPUT);

  digitalWrite(IZQ_PWM, 0); digitalWrite(DER_PWM, 0);
  digitalWrite(IZQ_AVZ, 0); digitalWrite(DER_AVZ, 0);
  digitalWrite(IZQ_RET, 0); digitalWrite(DER_RET, 0);
  digitalWrite(STBY, 0);

  analogWriteRange(255);
}

void loop() {
    webSocket.loop();
    server.handleClient();
}
