PANTALLAS OLED
Las pantallas OLED (Organic light-emitting diode o diodos emisores de luz orgánicos) son una excelente opción para mostrar datos en los proyectos de electrónica.
Son pantallas formadas por diodos (orgánicos) individuales. que emiten su propia luz. Esto las permite tener un alto contraste, un gran ángulo de visión y un reducido espesor.
MicroPython dispone de una librería (no estándar) para pantallas monocromas OLED con el controlador SSD1306 y bus de comunicación I2C o SPI.
Dado que el tipo más habitual de este modelo de pantallas que podemos encontrar en el mercado, son las de 128×64 pixels de resolución – 0.96″ (25×14 mm) y bus de comunicaciones el I2C, se va a desarrollar su uso para poder conocer las opciones de texto y gráficas (puntos, líneas, rectángulos e imágenes) que están disponibles en la librería.
LA LIBRERÍA SSD1306
La librería (no estándar) para pantallas monocromas OLED con el controladores SSD1306 y bus de comunicación I2C o SPI para MicroPython se puede localizar en GitHub:
https://github.com/micropython/micropython/blob/master/drivers/display/ssd1306.py
Se utilizará grabándola con el el nombre ssd1306.py en el directorio /lib. Este directorio está destinado –por defecto– a guardar los módulos y librerías complementarias de una forma organizada.

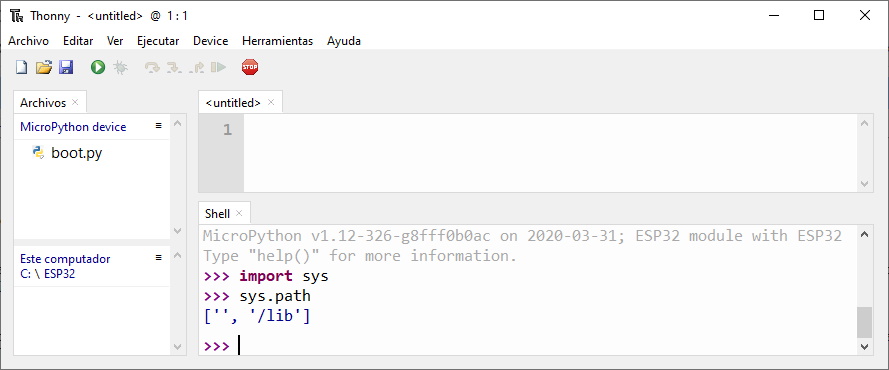

Se puede comprobar que Python, cuando se realiza un import, busca las librerías complementarias en el directorio /lib desde el intérprete (Shell). Para ello se utilizará la librería estándar sys (>>>import sys).
En esta librería, que da acceso a los parámetros y funciones específicas del sistema, permite con el método path (>>>sys.path) obtener la lista de directorios de almacenamiento de librerías complementarias.

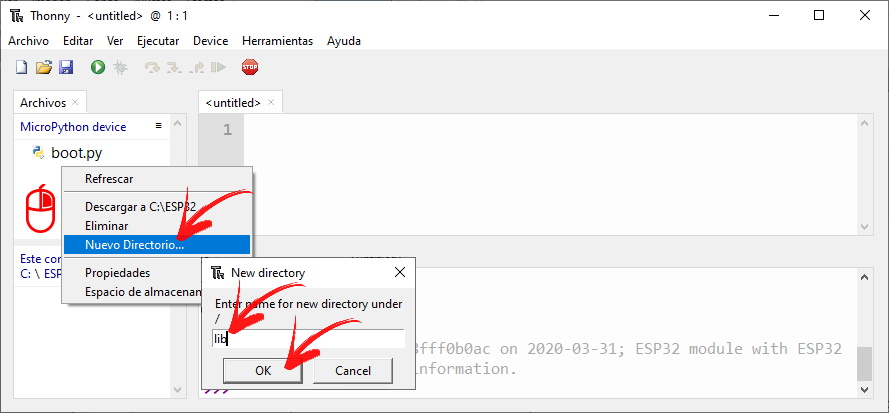

Si no existe el directorio /lib (no aparece en el apartado Micropython device de la ventana Archivos) se puede crear con Thonny haciendo clic sobre ese apartado, con el botón derecho del ratón y después clic en Nuevo directorio…
A continuación, en la ventana de New directory se deberá escribir lib y hacer clic en OK.

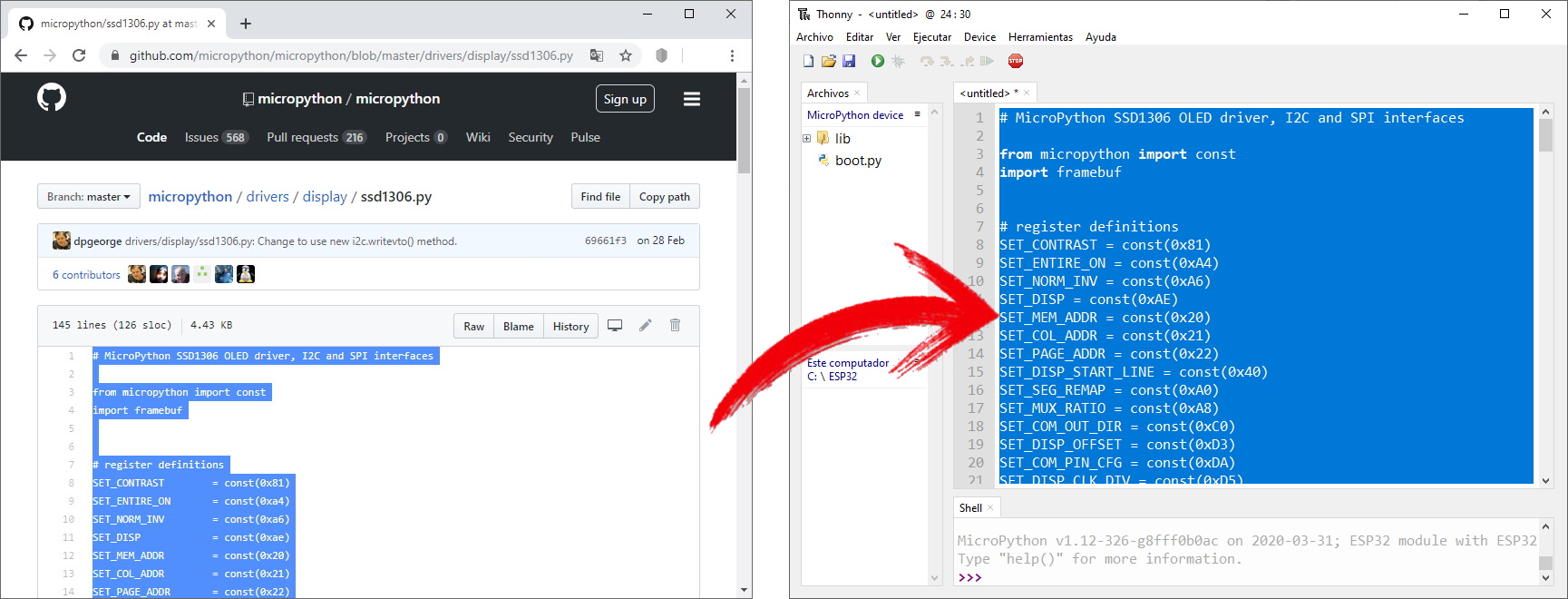

Para subirla a la librería a memoria flash de la placa, lo más sencillo será copiar el código desde Github al editor de código de Thonny y una vez hecho guardarlo en el archivo ssd1306.py dentro del directorio /lib.

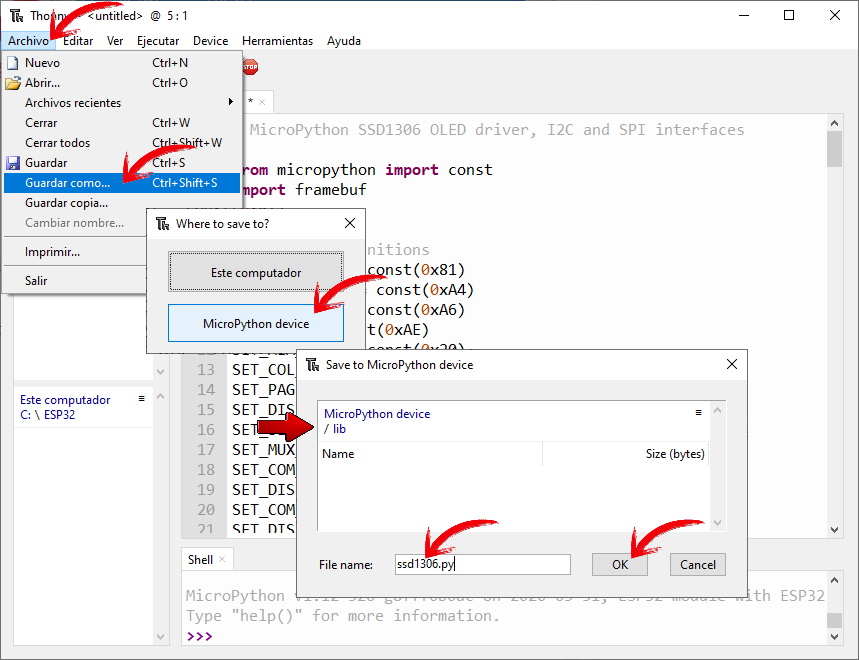

Para guardarlo se hará clic en Archivo/Guardar como…/MicroPython device. En la ventana Save to MicroPython device se seleccionará el directorio /lib y se rellenará el nombre del fichero (ssd1306.py). Por último se hará clic en OK.

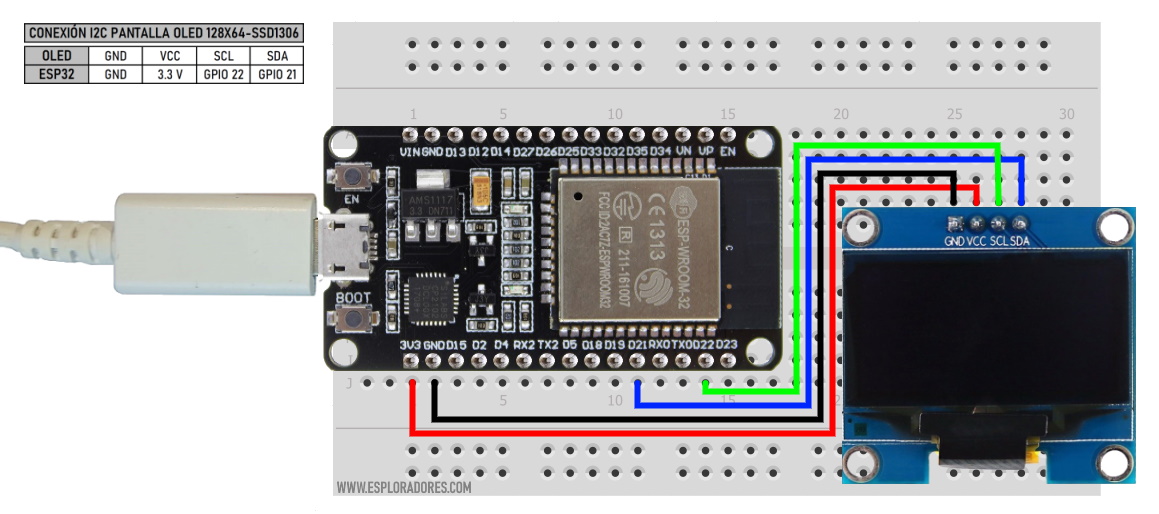

CONEXIÓN I2C DE LAS PANTALLAS OLED CON EL MICROCONTROLADOR ESP32
Para conectar la pantalla se utilizan dos cables para la alimentación eléctrica (voltaje: VCC -3.3V- y tierra: GND -Ground-) y dos cables para el bus de comunicaciones I2C (datos: SDA –Serial Data– y reloj: SCL –Serial Clock-).
Los pines que se van a utilizar para el bus de comunicaciones I2C son el GPIO22-SDA y GPIO21-SCL, que son los pines habilitados por defecto para dicho bus en el microcontrolador ESP32.
COMPROBACIÓN DE LA INSTALACIÓN
Una forma sencilla de comprobar las conexiones y la instalación de la librería ssd1306.py es ejecutar un pequeño programa.
El programa que se va a utilizar servirá para iluminar toda la superficie de la pantalla, lo que también permitirá comprobar si todos los píxels funcionan correctamente:
from machine import Pin, I2C import ssd1306 i2c = I2C(-1, scl=Pin(22), sda=Pin(21)) # Asignación de pines para la conexión I2C oled = ssd1306.SSD1306_I2C(128, 64, i2c) # Dimensiones -en pixels- de la pantalla oled.fill(1) # Rellena la pantalla oled.show() # Muestra el resultado
El constructor que crea objetos para un bus I2C es:
class machine.I2C(id=-1,*,scl,sda,freq=400000)
Los argumentos del constructor son:
- id: identifica el bus I2C a utilizar (depende del puerto/placa). El valor -1 permite una implementación de un bus I2C por software en los pines SCL y SDA especificados. .
- scl: objeto del pin para la conexión SCL.
- sda: objeto del pin para la conexión SDA.
- freq: máxima frecuencia para la conexión SCL.
Como se ve en el ejemplo, se utiliza una implementación por software del bus de comunicaciones I2C. Se podrían haber utilizado pines diferentes al GPIO22 y GPIO21 para las líneas SDA y SCL.
Los pines disponibles en el ESP32 son los de los siguientes rangos: 0-19, 21-23, 25-27, 32-34, pero no es recomendable el uso de los pines 1 y 3, porque se utilizan en el puerto de comunicaciones UART ni tampoco los pines 6, 7, 8, 11, 16 y 17, que se utilizan para conectar la memoria flash. En consecuencia los pines aconsejables son los siguientes: 2, 4-5, 9-10, 12-15, 18-19, 21-23, 25-27 y 32-33.
Al seleccionar los pines, si la conexión no funciona, basta con invertir la conexión para que funcione (p.e. si la conexión GPIO02-SCL y GPIO04-SDA no funciona, se debe cambiar a GPIO04-SCL y GPIO02-SDA).
Un bus de comunicaciones I2C permite la conexión teórica de un maestro con 27 = 128 esclavos, identificados por una dirección exclusiva de 7 bits. Las direcciones generalmente se indican en formato hexadecimal.
En nuestro caso, como únicamente vamos a utilizar un dispositivo, no será necesario direccionarlo, pero en el caso de necesitarlo, se puede localizar la dirección en el reverso de la pantalla (o en su documentación).

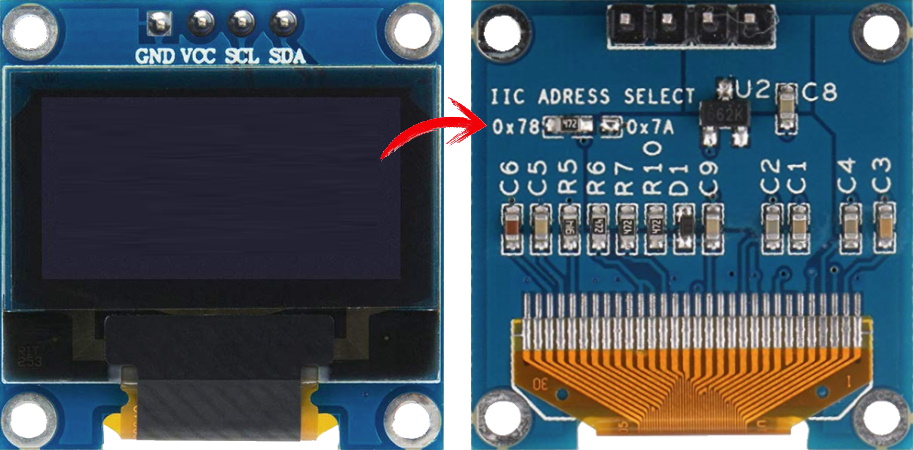

Como se puede ver la dirección de la pantalla OLED es 0x78 (120 en decimal y 1111000 en binario) y se puede cambiar a 0x7A (122 en decimal y 1111010 en binario) moviendo la resistencia de 472 Ω que hay junto a la rotulación de la dirección hacia la derecha.

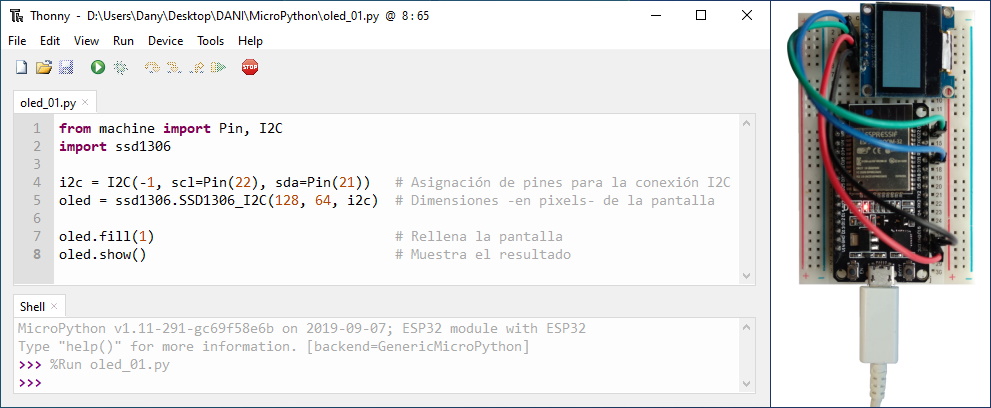

La ejecución desde el Editor de Código de Thonny mostrará el siguiente resultado:
LA PROGRAMACIÓN
La librería ssd1306.py utiliza la librería FrameBuff de MicroPython, ya que ésta permite crear un búferes eficientes de memoria para trabajar con vistas gráficas simples, por lo que es necesario desarrollar su funcionamiento.
FrameBuff dispone de los métodos para dibujar puntos, líneas, rectángulos, imágenes o escribir texto, así como desplazar imágenes por la pantalla.
Un framebuffer (porción de memoria –buffer- reservada para mantener temporalmente una imagen –frame-.
Antes de comenzar…
- El sistema de coordenadas que utiliza la librería para localizar las representaciones es el cartesiano (unidades en –píxels–). Su eje horizontal es es el X y el eje vertical el Y.
- El origen (0,0) está en la esquina superior izquierda.
- El vértice opuesto en una pantalla de 128×64 píxels estará en la coordenada (127×63).
- Las pantallas OLED son monocromas y el color se especifica como «0» (inactivo – color de la pantalla recién inicializada) o «1» (activo – iluminado).
Es necesario utilizar .show() para mostrar en la pantalla lo que se haya dibujado. Hasta que no se haga no mostrará ningún cambio.
| RELLENO DE PANTALLA |
| .fill(color) |
|
Rellena la pantalla con el color indicado. Ejemplo: |
from machine import Pin, I2C import ssd1306 from time import sleep i2c = I2C(-1, scl=Pin(22), sda=Pin(21)) oled = ssd1306.SSD1306_I2C(128, 64, i2c) oled.fill(1) # Rellena la pantalla (la ilumina entera) sleep(2) # Espera 2 segundos oled.fill(0) # Rellena la pantalla (la apaga entera)
| PUNTOS -PIXELS- |
| .pixel(x0, y0 [, color]) |
|
Dibuja un punto (píxel) si se indican las coordenadas y el color. Obtiene el color de un punto (píxel) en la pantalla si se indican las coordenadas y no se indica el color. Ejemplo: |
from machine import Pin, I2C import ssd1306 from time import sleep i2c = I2C(-1, scl=Pin(22), sda=Pin(21)) oled = ssd1306.SSD1306_I2C(128, 64, i2c) oled.pixel(11, 5, 1) # Dibuja un píxel iluminado en (5,10) oled.show() # Muestra el resultado sleep(2) # Espera 2 segundos oled.fill(1) # Rellena la pantalla (la ilumina entera) oled.pixel(11, 5, 0) # Dibuja un píxel apagado en (10,5) oled.show() # Muestra el resultado
|
|
| MATRICES DE PUNTOS (ICONOS) |
| .pixel(x0, y0) |
|
El método .pixel(x0, y0) se puede utilizar también para dibujar una matriz de puntos en la pantalla. No existe ninguna limitación en cuanto al tamaño de la matriz (siempre y cuando no se supere el tamaño de la pantalla). Ejemplo: |
from machine import Pin, I2C
import ssd1306
from time import sleep
i2c = I2C(-1, scl=Pin(22), sda=Pin(21))
oled = ssd1306.SSD1306_I2C(128, 64, i2c)
ICONO = [ # Matriz de puntos
[ 0, 0, 1, 0, 0, 0, 1, 0, 0],
[ 0, 0, 1, 0, 0, 0, 1, 0, 0],
[ 0, 1, 1, 1, 1, 1, 1, 1, 0],
[ 1, 1, 0, 0, 1, 0, 0, 1, 1],
[ 1, 1, 1, 1, 1, 1, 1, 1, 1],
[ 1, 0, 1, 0, 0, 0, 1, 0, 1],
[ 1, 0, 1, 1, 1, 1, 1, 0, 1],
[ 0, 0, 1, 1, 0, 1, 1, 0, 0],
[ 0, 1, 1, 1, 0, 1, 1, 1, 0],
]
for y, fila in enumerate(ICONO): # Dibuja los puntos de la matriz
for x, c in enumerate(fila):
oled.pixel(x, y, c)
oled.show() # Muestra el resultado
|
|
| LÍNEAS |
| .line(x0, y0, x1, y1, color) |
|
Dibuja una línea con origen en (x0, y0) y final en (x1, y1) y color establecido. Ejemplo: |
from machine import Pin, I2C import ssd1306 from time import sleep i2c = I2C(-1, scl=Pin(22), sda=Pin(21)) oled = ssd1306.SSD1306_I2C(128, 64, i2c) oled.line(4, 5, 18, 9, 1) # Dibuja una línea iluminada. Origen (4, 5) y final (18, 9) oled.show() # Muestra el resultado sleep(2) # Espera 2 segundos oled.fill(1) # Rellena la pantalla (la ilumina entera) oled.line(4, 5, 18, 9, 0) # Dibuja una línea apagada. Origen (4, 5) y final (18, 9) oled.show() # Muestra el resultado
|
|
| LÍNEAS HORIZONTALES |
| .hline(x0, y0, ancho, color) |
|
Dibuja una línea horizontal de origen (x0, y0), anchura y color establecidos. Ejemplo: |
from machine import Pin, I2C import ssd1306 from time import sleep i2c = I2C(-1, scl=Pin(22), sda=Pin(21)) oled = ssd1306.SSD1306_I2C(128, 64, i2c) oled.hline(5, 4, 16, 1) # Dibuja una línea horizontal iluminada. Origen (5, 4) anchura 16 píxels oled.show() # Muestra el resultado sleep(2) # Espera 2 segundos oled.fill(1) # Rellena la pantalla (la ilumina entera) oled.hline(5, 4, 16, 0) # Dibuja una línea horizontal apagada. Origen (5, 4) anchura 16 píxels oled.show() # Muestra el resultado
|
|
| LÍNEAS VERTICALES |
| .vline(x0, y0, alto, color) |
|
Dibuja una línea vertical de origen (x0, y0), altura y color establecidos. Ejemplo: |
from machine import Pin, I2C import ssd1306 from time import sleep i2c = I2C(-1, scl=Pin(22), sda=Pin(21)) oled = ssd1306.SSD1306_I2C(128, 64, i2c) oled.vline(11, 5, 10, 1) # Dibuja una línea vertical iluminada. Origen (11, 5) altura 10 píxels oled.show() # Muestra el resultado sleep(2) # Espera 2 segundos oled.fill(1) # Rellena la pantalla (la ilumina entera) oled.hline(11, 5, 10, 0) # Dibuja una línea vertical apagada. Origen (11, 5) altura 10 píxels oled.show() # Muestra el resultado
|
|
| RECTÁNGULOS |
| .rect(x0, y0, ancho, alto, color) |
|
Dibuja un rectángulo con origen en (x0, y0), de anchura, altura y color establecidos. Ejemplo: |
from machine import Pin, I2C import ssd1306 from time import sleep i2c = I2C(-1, scl=Pin(22), sda=Pin(21)) oled = ssd1306.SSD1306_I2C(128, 64, i2c) oled.rect(5, 3, 14, 12, 1) # Dibuja un rectángulo iluminado. Origen (5, 3)y anchura x altura 14x12 píxels oled.show() # Muestra el resultado sleep(2) # Espera 2 segundos oled.fill(1) # Rellena la pantalla (la ilumina entera) oled.rect(5, 3, 14, 12 ,0) # Dibuja un rectángulo apagado. Origen (5, 3)y anchura x altura 14x12 píxels oled.show() # Muestra el resultado
|
|
| RECTÁNGULOS RELLENOS |
| .fill_rect(x0, y0, ancho, alto, color) |
|
Dibuja un rectángulo relleno con origen en (x0, y0), de anchura, altura y color establecidos. Ejemplo: |
from machine import Pin, I2C import ssd1306 from time import sleep i2c = I2C(-1, scl=Pin(22), sda=Pin(21)) oled = ssd1306.SSD1306_I2C(128, 64, i2c) oled.fill_rect(5, 3, 14, 12, 1) # Dibuja un rectángulo relleno iluminado. Origen (5, 3)y anchura x altura 14x12 píxels oled.show() # Muestra el resultado sleep(2) # Espera 2 segundos oled.fill(1) # Rellena la pantalla (la ilumina entera) oled.fill_rect(5, 3, 14, 12 ,0) # Dibuja un rectángulo relleno apagado. Origen (5, 3)y anchura x altura 14x12 píxels oled.show() # Muestra el resultado
|
|
| TEXTO |
| .text(texto, x0, y0 [, color]) |
|
Escribe un texto con punto de origen en (x0, y0), del color establecido. Si no se indica el color será iluminado (1). Todas las letras tendrán un tamaño de 8×8 píxels. Actualmente no hay forma de cambiar el tamaño. Ejemplo: |
from machine import Pin, I2C
import ssd1306
from time import sleep
i2c = I2C(-1, scl=Pin(22), sda=Pin(21))
oled = ssd1306.SSD1306_I2C(128, 64, i2c)
oled.text("w", 6, 1, 1) # Escribe "w" iluminado. Origen (6, 1).
oled.show() # Muestra el resultado
sleep(2) # Espera 2 segundos
oled.fill(1) # Rellena la pantalla (la ilumina entera)
oled.text("Hola mundo!", 16, 28, 0) # Escribe "Hola mundo!" apagado. Origen (16, 28).
oled.show() # Muestra el resultado
|
|
| DESPLAZAMIENTOS |
| .scroll(x0, y0) |
|

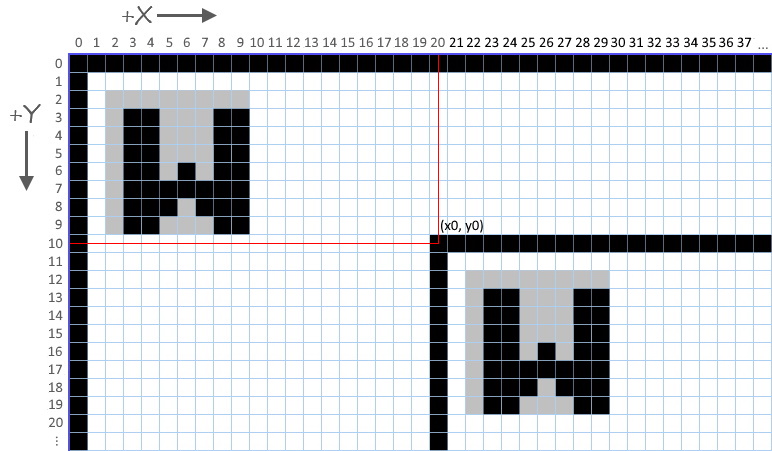

Desplaza el contenido de la pantalla desde el origen (0, 0) al punto (x0, y0). No se hace un borrado de la pantalla previo al desplazamiento, sino que la pantalla desplazada se superpone sobre la pantalla existente. Ejemplo: |
from machine import Pin, I2C
import ssd1306
from time import sleep
i2c = I2C(-1, scl=Pin(22), sda=Pin(21))
oled = ssd1306.SSD1306_I2C(128, 64, i2c)
oled.text("W", 2, 2, 1) # Escribe "W" iluminado. Origen (2, 2).
oled.rect(0, 0, 128, 64, 1) # Dibuja un rectángulo iluminado perimetral.
oled.show() # Muestra el resultado
for x in range (0, 5): # Desplaza la imagen a (20, 10) 5 veces.
oled.scroll(20,10)
sleep(0.5)
oled.show() # Muestra el resultado
|
|
# REPRESENTACIÓN DE ONDA SENOIDAL (SENTIDO DE GIRO INVERSO)
from machine import Pin, I2C
import ssd1306
from time import sleep
import math
i2c = I2C(-1, scl=Pin(22), sda=Pin(21))
oled = ssd1306.SSD1306_I2C(128, 64, i2c)
while True:
for anguloGrados in range(0, 360, 5): # Ángulo de giro de la línea del eje (de 0º a 360º en intervalos de 5º)
anguloRadianes = (math.pi*anguloGrados)/180 # Ángulo de giro de la línea del eje en radianes
xLinea = int(math.cos(anguloRadianes)*24) # Coordenada x línea del eje
yLinea = int(math.sin(anguloRadianes)*24) # Coordenada y línea del eje
# Circunferencia. Radio 25 pixels. Centro (24, 32)
for anguloGrados in range(0, 360, 5): # Ángulo de giro de cada pixel de la circunferencia en grados
anguloRadianes = (math.pi*anguloGrados)/180 # Ángulo de giro de cada pixel de la circunferencia en radianes
x = int(math.cos(anguloRadianes)*24) # Coordenada x pixel circunferencia
y = int(math.sin(anguloRadianes)*24) # Coordenada y pixel circunferencia
oled.pixel(x+24, y+32, 1) # Dibuja cada pixel de la circunferencia
oled.hline(0, 32, 128, 1) # Dibuja la línea horizontal central
oled.vline(49, 0, 64, 1) # Dibuja la línea vertical
oled.line(24 , 32, xLinea+24, yLinea+32, 1) # Dibuja la línea del eje. De (24, 32) a (xLinea, yLinea)
oled.hline(xLinea+24, yLinea+32, 27-xLinea,1) # Dibuja la línea horizontal giro
oled.show() # Muestra el resultado
oled.scroll(1, 0) # Desplaza imagen un pixel a la derecha
oled.fill_rect(0, 0, 51, 64, 0) # Tapa desde origen hasta raya vertical...
# ...toda la altura de la pantalla
|
|
| IMÁGENES |
| .blit(fbuf, x0, y0) |
|
Dibuja una imagen en la pantalla almacenada en un framebuffer , con punto de origen de representación en (x0, y0). Para crear el framebuffer se utiliza un fichero de imagen. La librería framebuf dispone de varios métodos para poder trabajar con diferentes formatos de imagen, pero por una cuestión práctica se va a utilizar el formato .pbm –portable bitmap– (formato para ficheros de imágenes en blanco y negro sin compresión), con los datos codificados en formato ASCII.

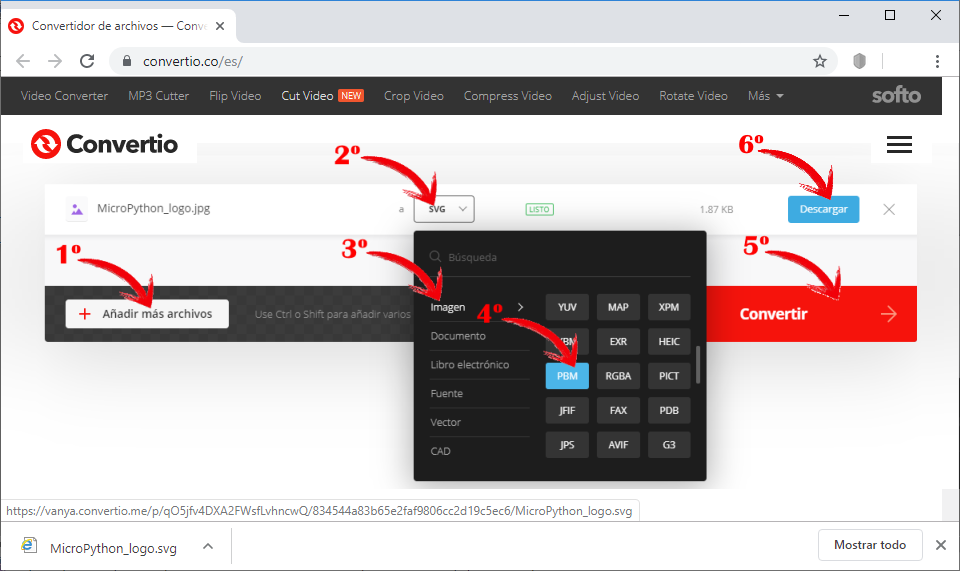

TRATAMIENTO DE LA IMAGEN (Aquí se pueden descargar los ficheros MicroPyton_logo.bmp, MicroPython_logo.jpg y MicroPython_logo.pbm para hacer pruebas) Se puede obtener una imagen con las características adecuadas (formato .pbm, codificación ASCII y dimensiones inferiores al tamaño de la pantalla -128×64 pixels-), con el editor de imágenes GIMP, ya que permite trabajar con la imagen y exportarla a dicho formato con la codificación ASCII. Otra opción, posiblemente más sencilla, es hacerlos en dos pasos. En el primero es trabajar con un editor de imágenes como paint.net, para hacer el procesamiento y ajuste de tamaño y en el segundo utilizar un conversor de formato de imagen como https://convertio.co/es.

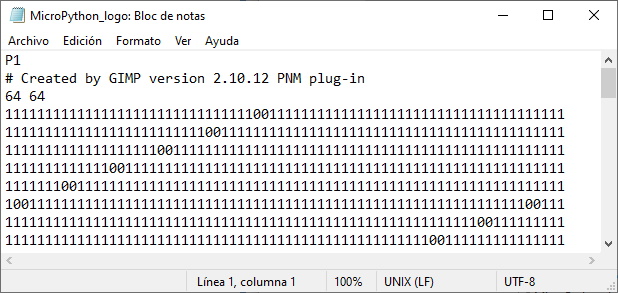

Con un editor de texto podremos ver el contenido del fichero de imagen .pbm. Deberá ser algo como lo siguiente:
Consta de dos partes. La primera es el encabezado, que tiene como mínimo dos líneas:
La segunda son los datos de la imagen en formato ASCII.

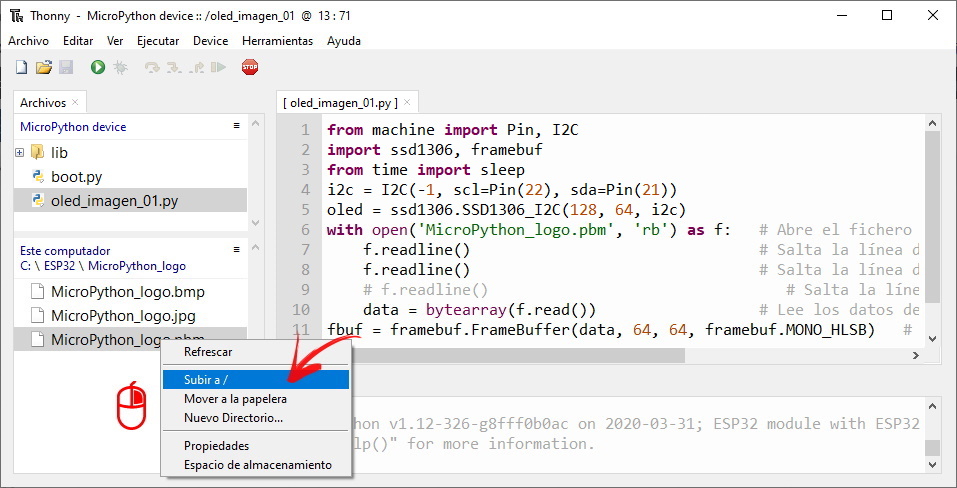

COPIA DE LA IMAGEN A LA MEMORIA FLASH DE LA PLACA Se puede subir el fichero de imagen .pbm a la memoria flash de la placa utilizando Thonny. Para ello bastará con localizar en la ventana de Archivos el fichero, hacer clic sobre él con el botón derecho del ratón y hacer clic en Subir a/ para que se grabe en el directorio raíz del microcontrolador.
Una vez hecho, se puede ejecutar el programa para visualizar la imagen: |
from machine import Pin, I2C
import ssd1306, framebuf
from time import sleep
i2c = I2C(-1, scl=Pin(22), sda=Pin(21))
oled = ssd1306.SSD1306_I2C(128, 64, i2c)
with open('MicroPython_logo.pbm', 'rb') as f: # Abre el fichero para lectura en modo binario
f.readline() # Salta la línea del identificador mágico
f.readline() # Salta la línea de las dimensiones de la imagen
# f.readline() # Salta la línea de comentario (descomentar si existe)
data = bytearray(f.read()) # Lee los datos de la imagen
fbuf = framebuf.FrameBuffer(data, 64, 64, framebuf.MONO_HLSB) # Datos y tamaño de la imagen...
oled.blit(fbuf, 32, 0) # Framebuffer y punto de inicio de representación
oled.show() # Muestra el resultado
|
|
| ANIMACIONES |
| .blit(fbuf, x0, y0) |
|

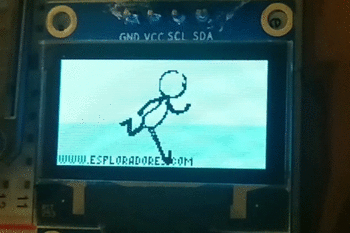

Una animación es una secuencia de imágenes. Para poder realizarla se deben subir varias imágenes que formen una secuencia a la memoria flash de la placa, para que el microcontrolador las pueda leer, crear un framebuffer de cada una de ellas. Una vez hecho los framebuffers se muestran en la pantalla uno a continuación de otro, con un pequeño retardo (75-100 ms), de tal manera que se adecue la velocidad de lo que se muestra a su duración real, para generar la sensación de movimiento. Ejemplo: Las imágenes de la animación se pueden descargar desde aquí. Se deberán subir a la placa como se ha hecho con la imagen anterior. Si se quiere que queden organizadas en un directorio, se puede subir todo el directorio (/Corredor) al directorio raíz de MicroPython y modificar la línea 11 del programa de: with open(‘corredor_%s.pbm’ %n, ‘rb’) as f: a with open(‘/Corredor/corredor_%s.pbm’ %n, ‘rb’) as f:, para que las pueda localizar. |
import ssd1306, framebuf
from machine import Pin, I2C
from time import sleep
i2c = I2C(-1, scl=Pin(22), sda=Pin(21)) # Asignación de pines del ESP32 (conex. I2C)
oled = ssd1306.SSD1306_I2C(128, 64, i2c) # Pantalla 128x64-sssd1306 I2C
imagenes = []
for n in range(1,13): # Bucle para leer todas las imágenes (12 imágenes)
with open('corredor_%s.pbm' %n, 'rb') as f: # Abre cada fichero para lectura en modo binario
f.readline() # Salta la línea del identificador mágico
f.readline() # Salta la línea de las dimensiones de la imagen
data = bytearray(f.read()) # Lee los datos de la imagen y los guarda en la variable "data"
fbuf = framebuf.FrameBuffer(data, 128, 64, framebuf.MONO_HLSB) # Datos y tamaño de la imagen.
imagenes.append(fbuf) # Crea un framebuffer con cada imagen
oled.invert(1) # Invierte la imagen a mostrar
while True: # Bucle infinito para visualizar la animación
for i in imagenes: # Muestra la secuencia de imágenes
oled.blit(i, 0, 0) # Framebuffer y punto de inicio de la representación
oled.show() # Muestra el resultado
sleep(0.075) # Para 75 ms entre imágenes
|
El parpadeo del vídeo se debe a la calidad de la grabación. No se aprecia al mirar directamente la pantalla OLED. |
MÉTODOS PROPIOS DE LA LIBRERÍA ssd1306.py
La librería ssd1306.py. dispone de métodos propios, independientes a los que aporta la librería FrameBuff de MicroPython . Son los siguientes:
| ENCENDIDO Y APAGADO DE LA PANTALLA |
| .poweron() .poweroff() |
|
La pantalla se puede apagar y encender utilizando .poweron() y poweroff() respectivamente. |
| REGULACIÓN DEL CONTRASTE DE LA PANTALLA (FONDO DE LA PANTALLA) |
| .contrast(valor) |
|
Regula el contraste de la pantalla. Toma valores entre 0 y 255, siendo 0 apagada y 255 completamente iluminada. Ejemplo: |
from machine import Pin, I2C import ssd1306 from time import sleep i2c = I2C(-1, scl=Pin(22), sda=Pin(21)) oled = ssd1306.SSD1306_I2C(128, 64, i2c) oled.contrast(50) # Regula el contraste al 50% de la intensidad oled.show() # Muestra el resultado
| INVERSIÓN DE LA IMAGEN A MOSTRAR |
| .invert(1) invierte el resultado de la imagen a mostrar en la pantalla. Cambia los píxeles iluminados por apagados e inversa.
.invert(0) hace que la pantalla funciones normalmente. |
|
Ejemplo: |
from machine import Pin, I2C import ssd1306 from time import sleep i2c = I2C(-1, scl=Pin(22), sda=Pin(21)) oled = ssd1306.SSD1306_I2C(128, 64, i2c) oled.fill_rect(5, 3, 14, 12, 1) # Dibuja un rectángulo relleno iluminado. Origen (5, 3)y anchura x altura 14x12 píxels oled.inver(1) # Invierte lo que se va a mostrar oled.show() # Muestra el resultado
Si el contenido del artículo te ha parecido interesante y vas a hacer una compra en Amazon, puedes colaborar con el blog realizando la compra siguiendo el enlace que aparece a continuación. El precio es el mismo para ti, pero este blog recibira una pequeña comisión sobre tu compra.
