MICROPYTHON ESP32 – Eligiendo una placa con el microcontrolador ESP32 para trabajar con MicroPython

Trabajar con un microcontrolador es prácticamente imposible, si no dispone de los elementos de hardware necesarios para conectarlo de una forma sencilla. Es por este motivo por lo que los encontramos comercialmente montados sobre placas, que disponen con carácter general de: regulador de tensión, conector USB con conversor TTL, pulsadores de apagado (RST) y/o de reinicio de sistema (BOOT), pines de conexionado para protoboards y antena.

Podemos encontrar una gran cantidad de placas, de numerosos fabricantes, con el microcontrolador ESP32.

De una forma técnica, los criterios de selección que se pueden utilizar pueden ser varios, como el precio, documentación de la placa, número de salidas (GPIOs), puertos accesibles (I2Cs, SPIs, UARTs), memorias (SRAM, FLASH o psRAM), tamaño, extras (pantalla OLED, conexiones de baterías LiPo, transceptor LoRa, GPS, relés, pulsadores y/o botones, shields compatibles …) o si la placa está lista para su uso o hay que soldarla los pines de conexionado.

SELECCIÓN DE PLACAS

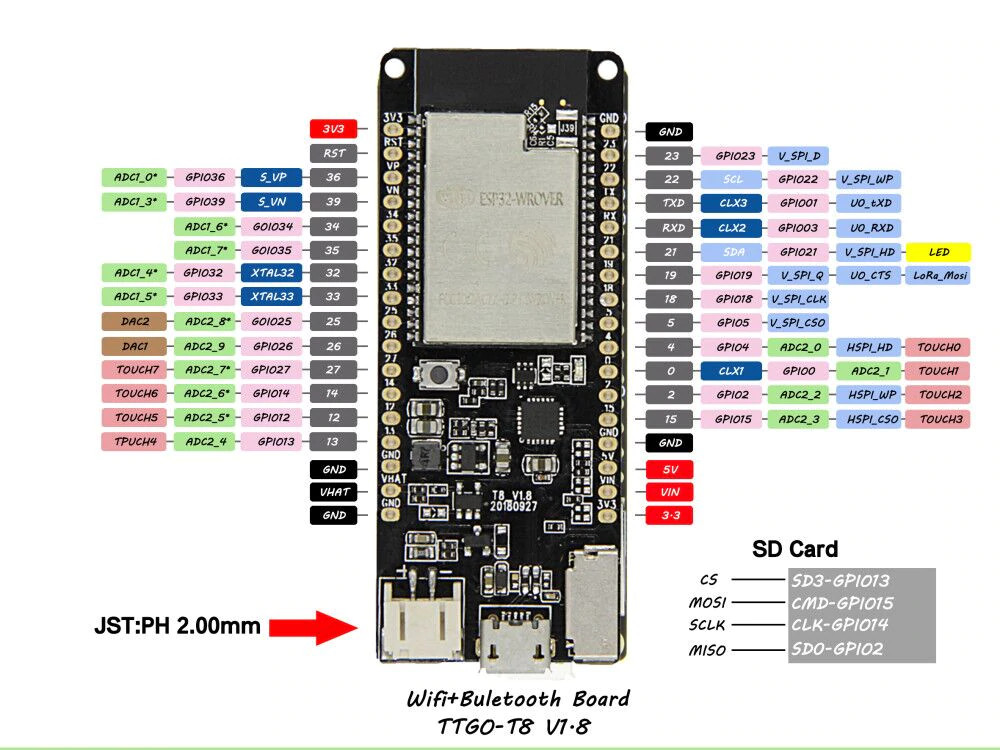

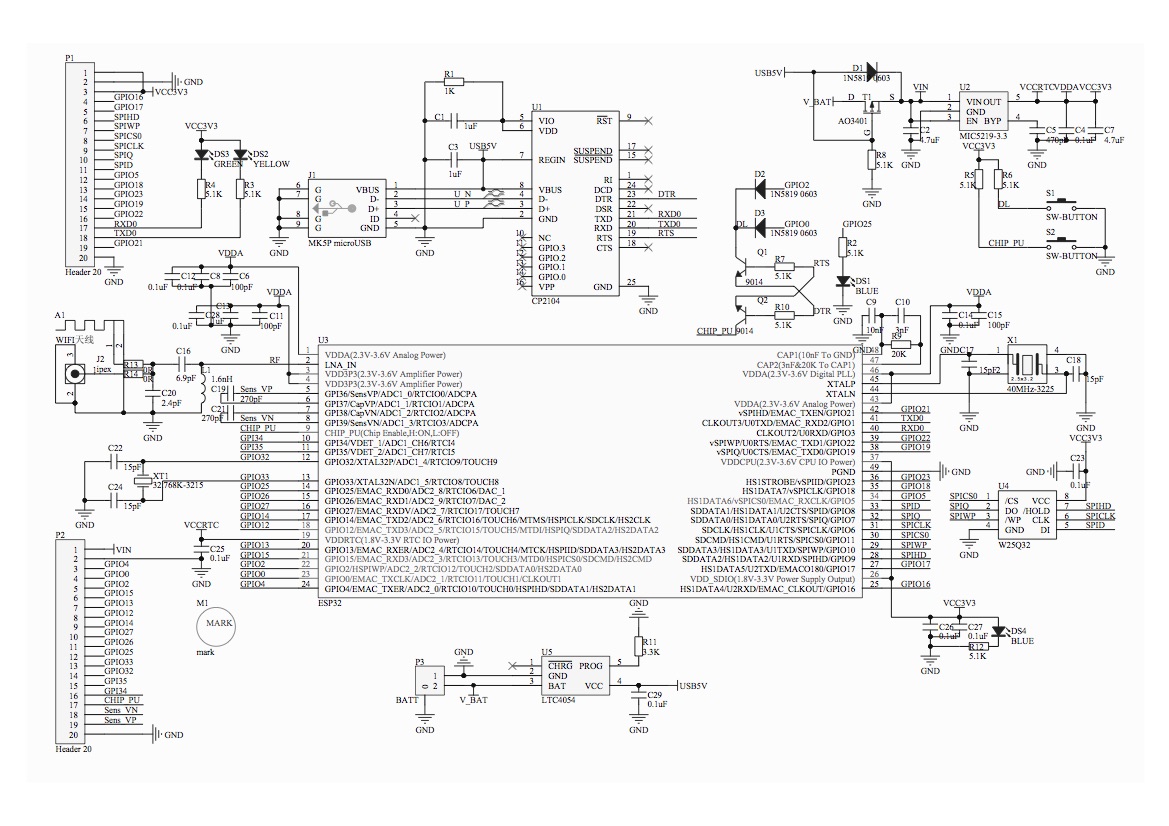

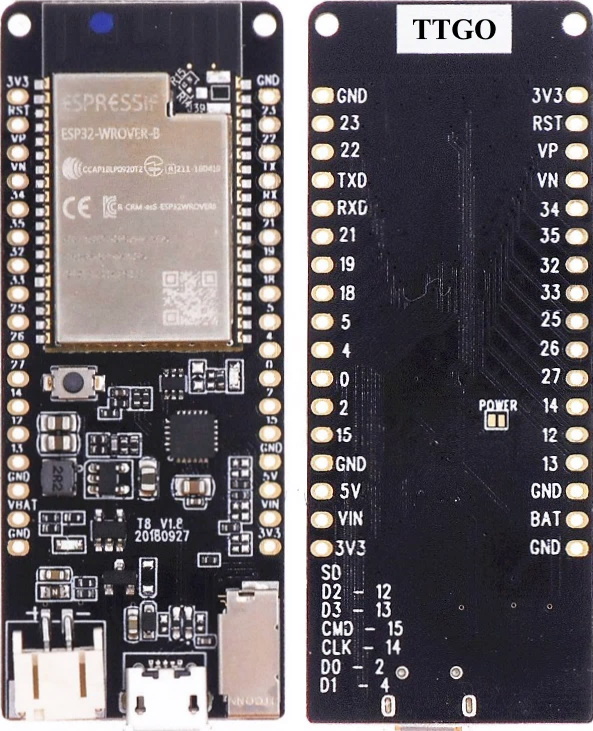

TTGO – T8 V-1.8

ENLACES DE COMPRA: https://es.banggood.com – https://www.amazon.es – https://www.ebay.com – https://es.aliexpress.com –
DOCUMENTACIÓN: Descripción. Mapa de pines. Esquema.
MODULO: ESP32-WROVER-B – USB/UART: CP2104
SRAM: 520 KB – FLASH: 4 MB – psRAM: 8 MB
PULSADORES: RST(EN) y BOOT – Interruptor ON/OFF – LED_BUILTIN: GPIO21-VERDE
EXTRAS: conector microSD (compatible con SPI mode) – Conector batería JST PH 2.0 2P.

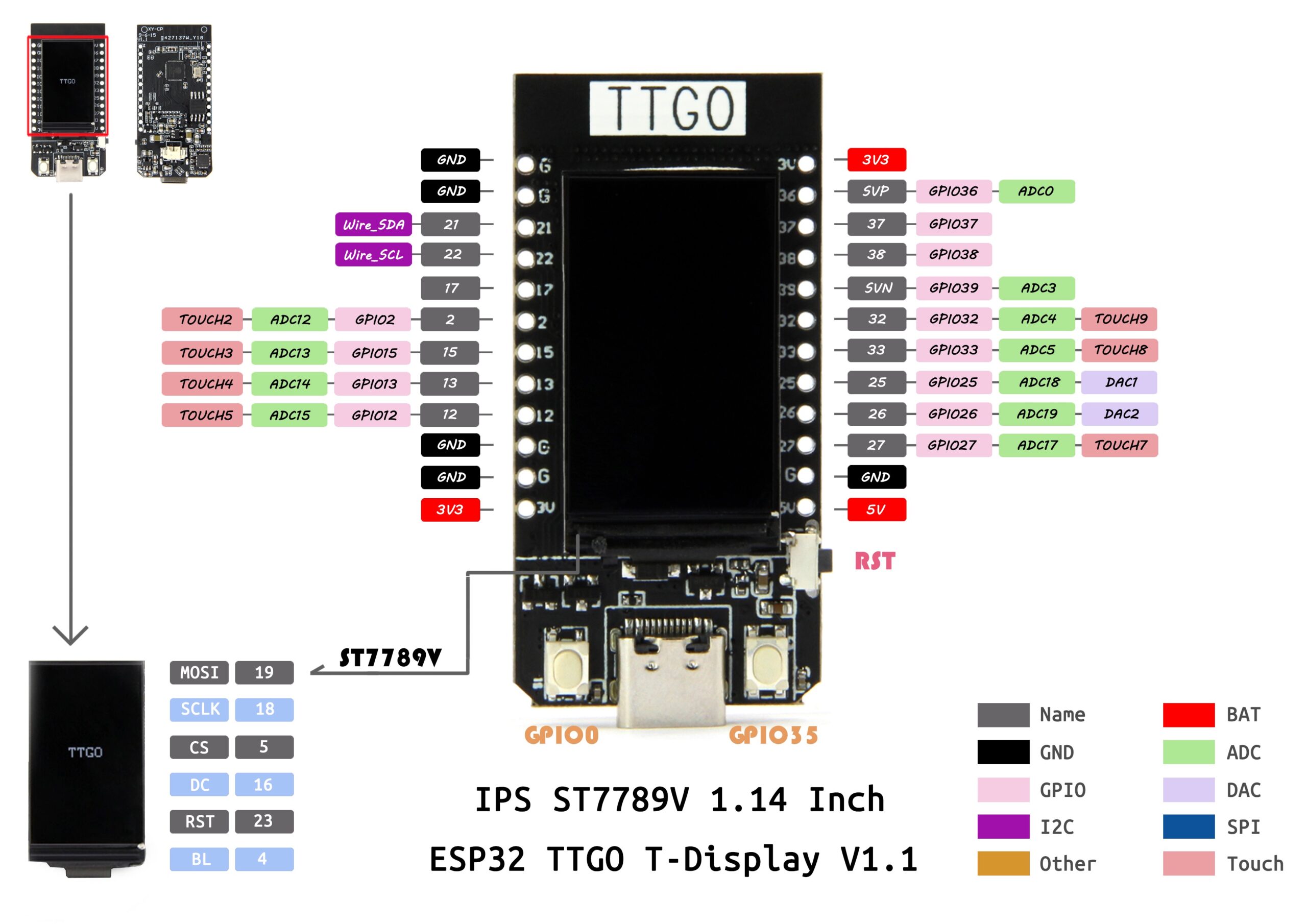

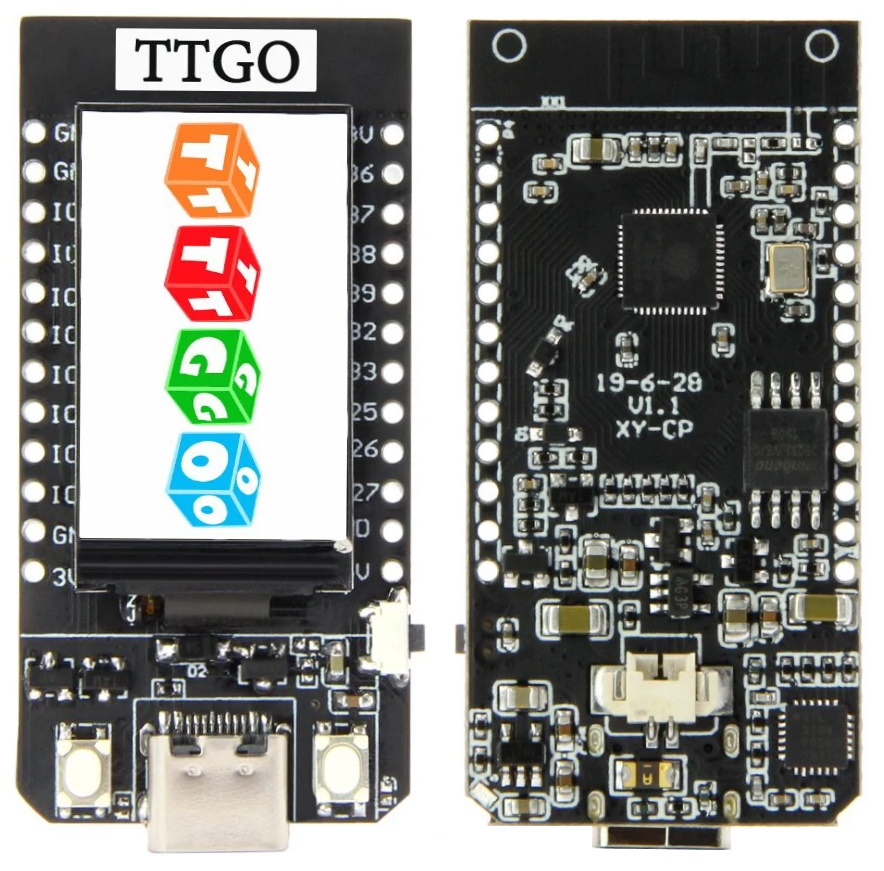

TTGO – T-Display V-1.1

ENLACES DE COMPRA: https://es.banggood.com – https://www.amazon.es – https://www.ebay.com – https://es.aliexpress.com –
DOCUMENTACIÓN: Descripción. Mapa de pines. Esquema.
MICROPROCESADOR: ESP32 240MHz Xtensa® dual-core 32-bit LX6 – USB/UART: CP2104
SRAM: 520 KB – FLASH: 4/16 MB – psRAM: 4 MB
PULSADORES: RST(EN) – LED_BUILTIN: –
EXTRAS: USB-C – Pantalla TFT-Color 135×240 pixeles 1.14″ IPS ST7789V – Conector batería JST PH 1.25 2P – 2 pulsadores (GPIO0 y GPIO35)

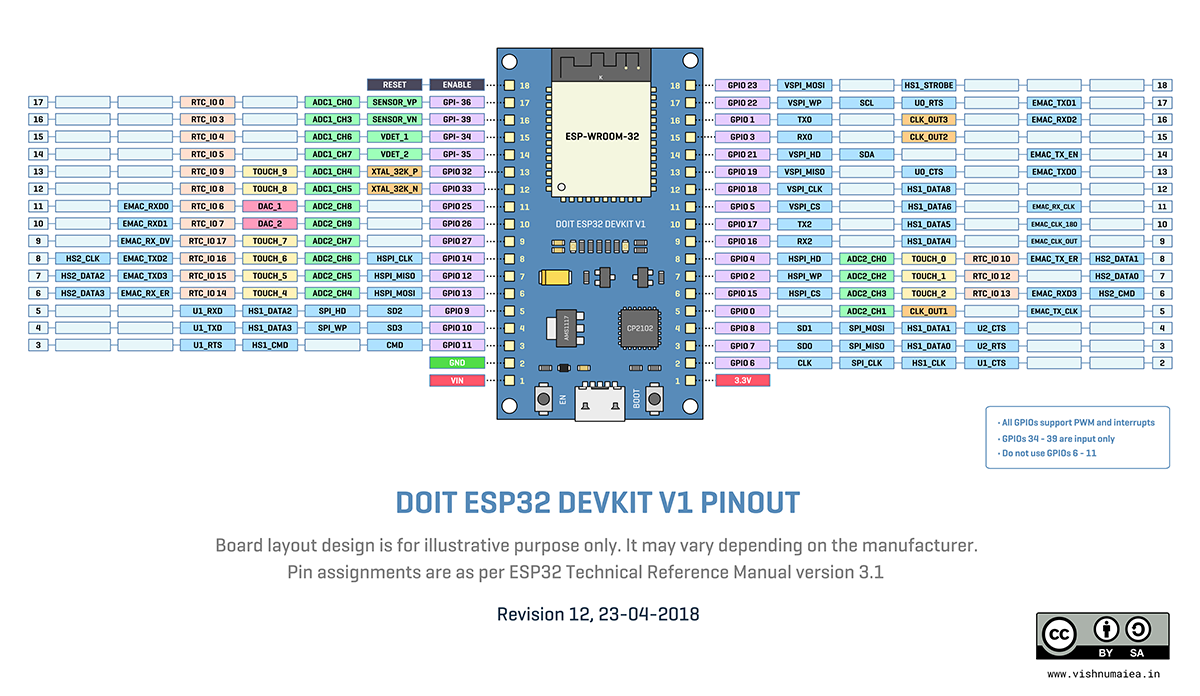

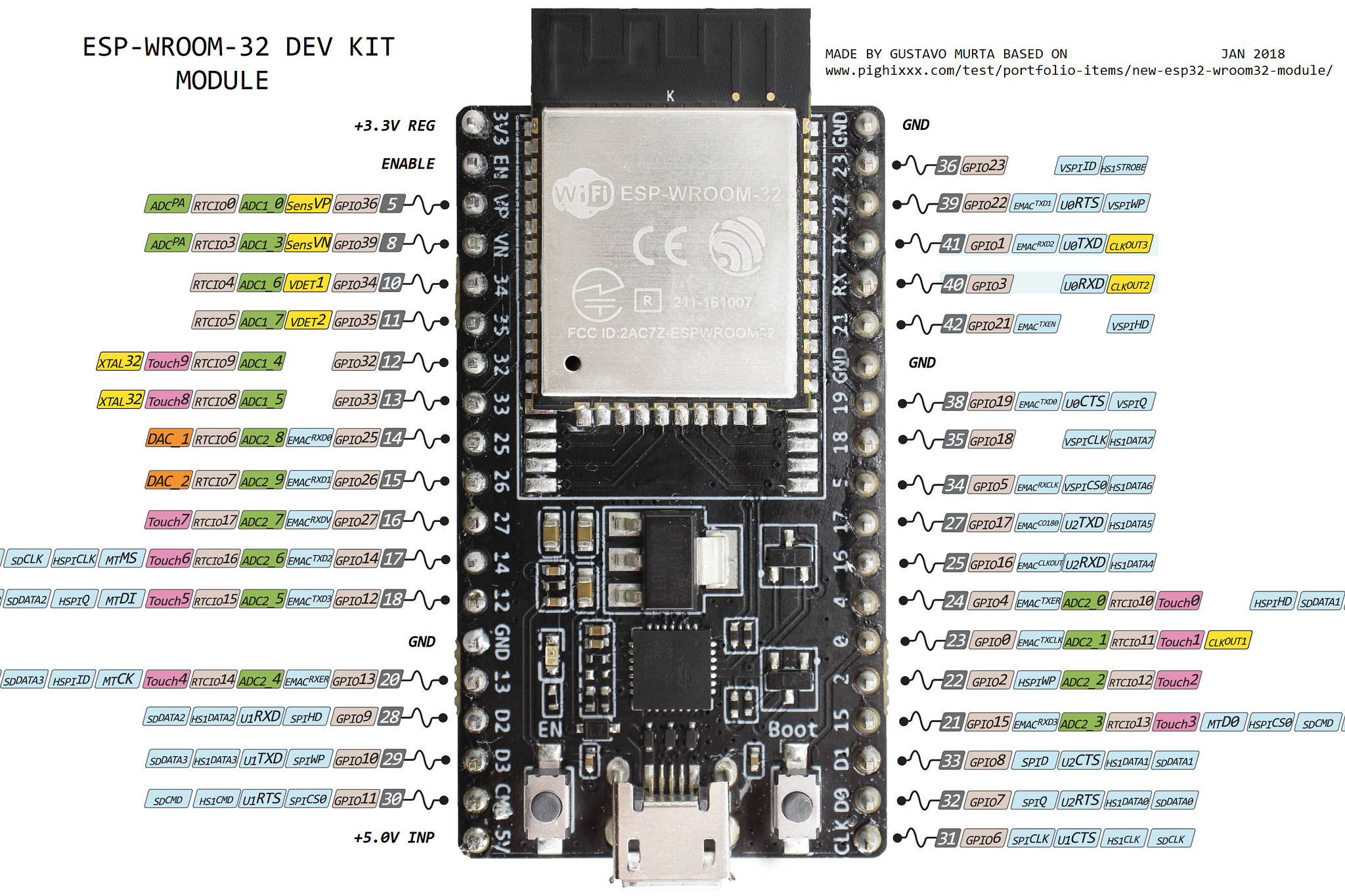

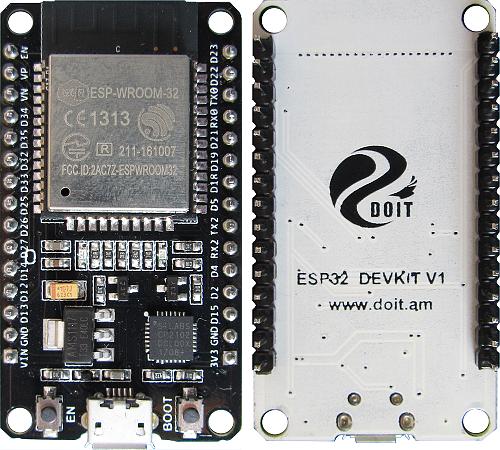

DOIT ESP32 DEVKIT V1 – 30 PINES

ENLACES DE COMPRA: https://es.banggood.com – https://www.amazon.es – https://www.ebay.com – https://es.aliexpress.com – https://tienda.bricogeek.com
DOCUMENTACIÓN: Descripción. Mapa de pines. Esquema.
MODULO: ESP32-WROOM-32 – USB/UART: CP2102
SRAM: 520 KB – FLASH: 4 MB – psRAM: –
PULSADORES: EN y BOOT – LED_BUILTIN: GPIO02-AZUL
EXTRAS: –

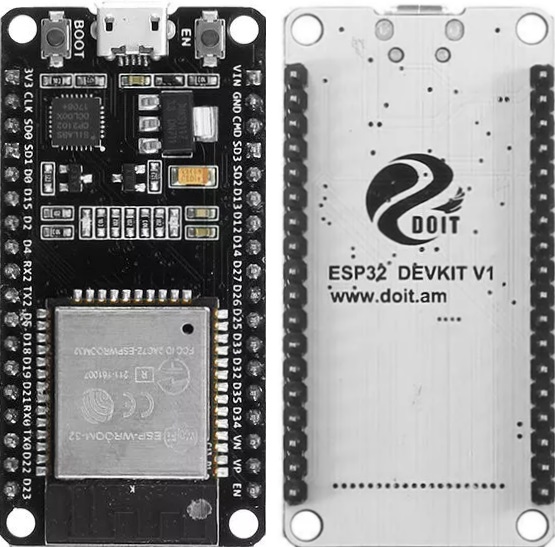

DOIT ESP32 DEVKIT V1 – 36 PINES

ENLACES DE COMPRA: https://es.banggood.com – https://www.amazon.es – https://www.ebay.com – https://es.aliexpress.com – https://tienda.bricogeek.com
DOCUMENTACIÓN: Descripción. Mapa de pines. Esquema.
MODULO: ESP32-WROOM-32 – USB/UART: CP2102
SRAM: 520 KB – FLASH: 4 MB – psRAM: –
PULSADORES: EN y BOOT – LED_BUILTIN: GPIO02-AZUL
EXTRAS: –

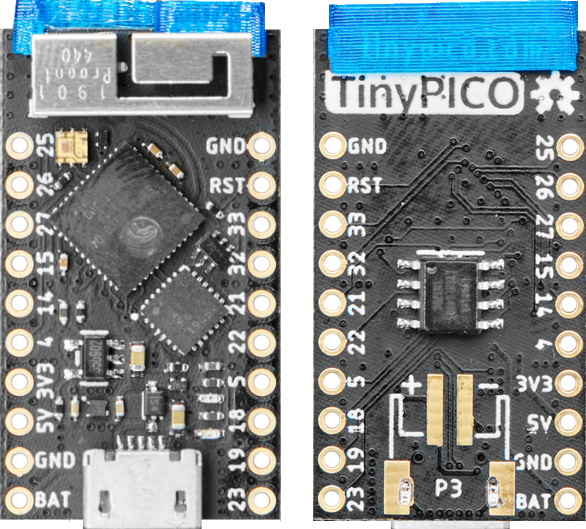

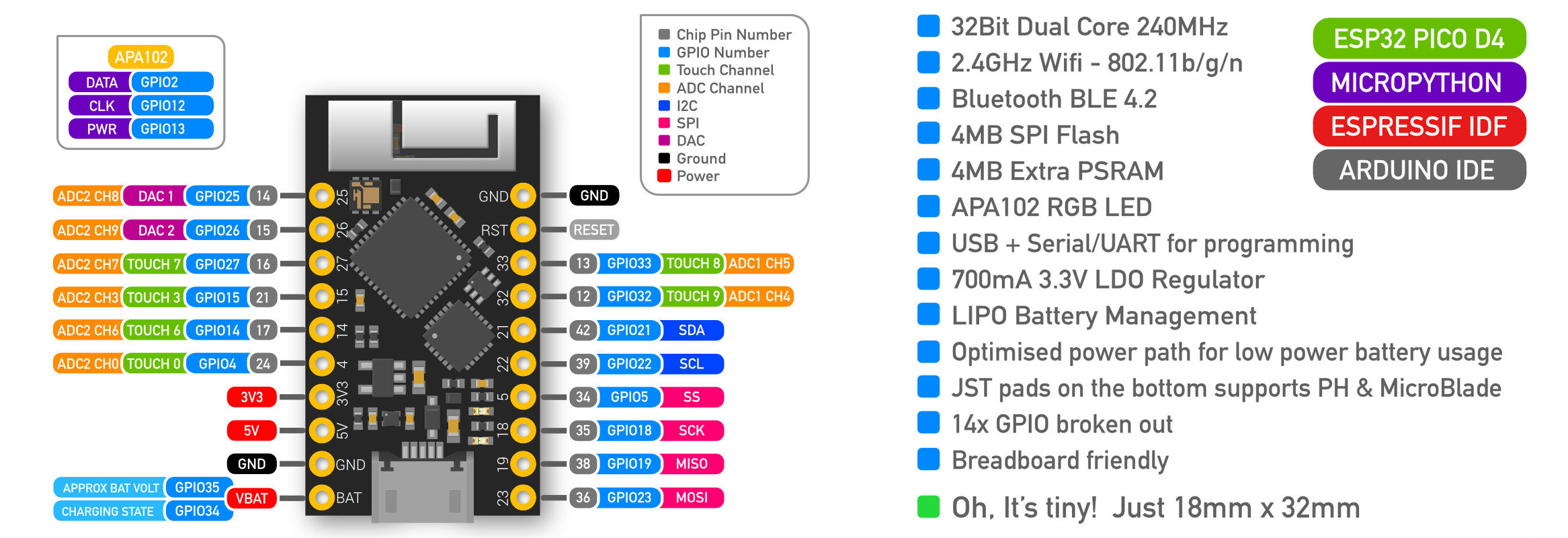

TinyPICO

ENLACES DE COMPRA: https://es.banggood.com – https://www.amazon.es – https://www.ebay.com – https://es.aliexpress.com – https://tienda.bricogeek.com – https://tindie.com
DOCUMENTACIÓN: Descripción – Mapa de pines. Esquema.
MODULO: ESP32-PICO-D4 – USB/UART: CP2104
SRAM: 520 KB – FLASH: 4 MB – psRAM: 4 MB
PULSADORES: – – LED_BUILTIN: GPIO02 y GPIO12 – RGB
EXTRAS: Shields. Conector batería JST PH ó JST MicroBlade 2.0 2P

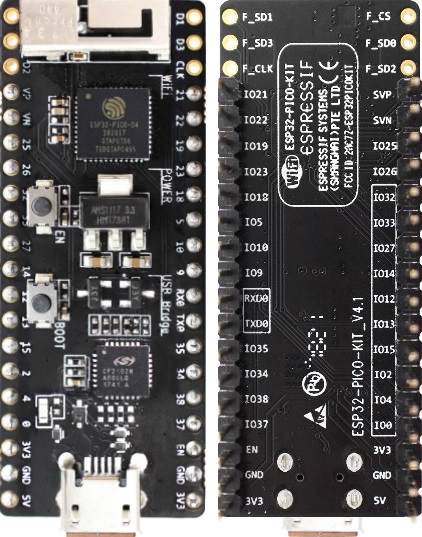

ESPRESSIF ESP32 PICO-KIT V4.1

ENLACES DE COMPRA: https://es.banggood.com – https://www.amazon.es – https://www.ebay.com – https://es.aliexpress.com – https://tienda.bricogeek.com
DOCUMENTACIÓN: Descripción. Mapa de pines. Esquema.
MODULO: ESP32-PICO-D4 – USB/UART: CP2102N
SRAM: 520 KB – FLASH: 4 MB – psRAM: –
PULSADORES: EN y BOOT – LED_BUILTIN: –
EXTRAS: –

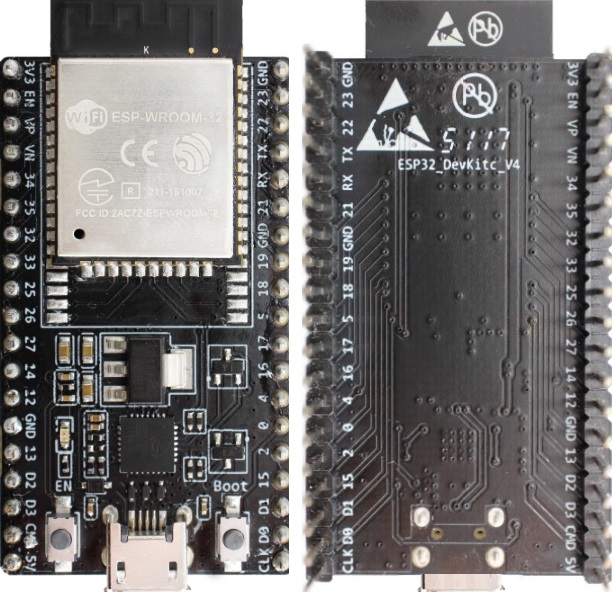

ESPRESSIF ESP32 DevKitC V4

ENLACES DE COMPRA: https://es.banggood.com – https://www.amazon.es – https://www.ebay.com – https://es.aliexpress.com – https://tienda.bricogeek.com
DOCUMENTACIÓN: Descripción. Mapa de pines. Esquema.
MODULO: ESP32-WROOM-32 – USB/UART: CP2102N
SRAM: 520 KB – FLASH: 4 MB – psRAM: –
PULSADORES: EN y BOOT – LED_BUILTIN: –
EXTRAS: –

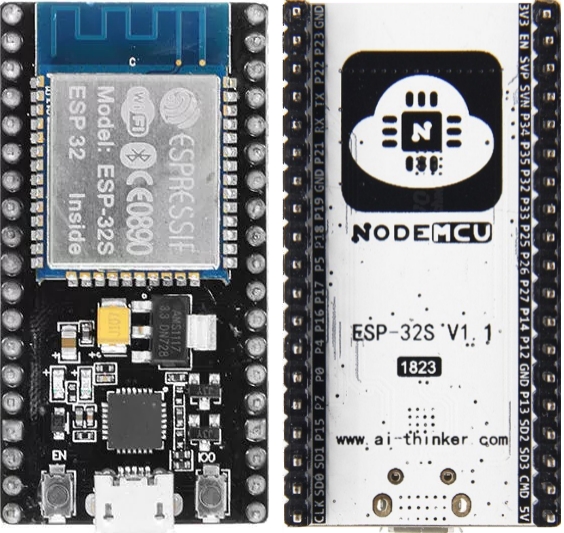

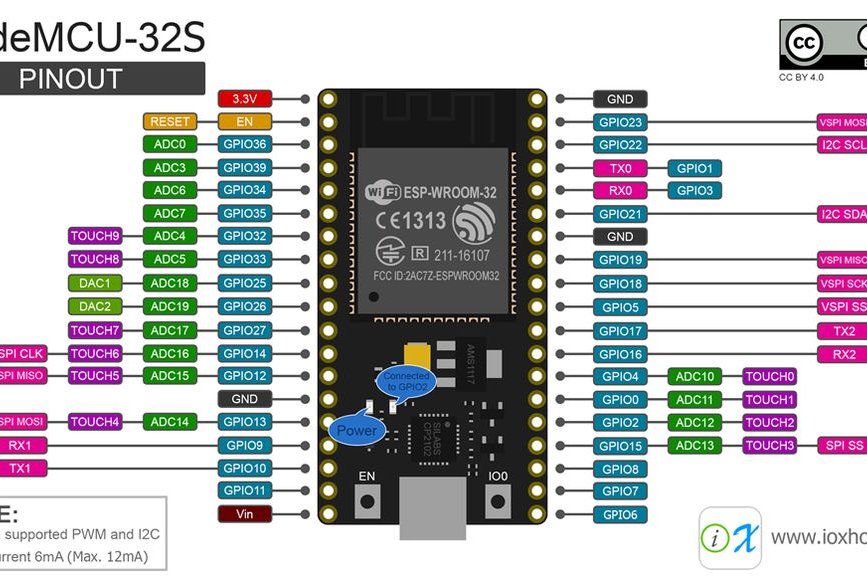

NodeMCU ESP32

ENLACES DE COMPRA: https://es.banggood.com – https://www.amazon.es – https://www.ebay.com – https://es.aliexpress.com – https://tienda.bricogeek.com
DOCUMENTACIÓN: Descripción. Mapa de pines. Esquema.
MODULO: ESP32-S / ESP32-WROOM-32 – USB/UART: CP2102
SRAM: 520 KB – FLASH: 4 MB – psRAM: –
PULSADORES: EN y BOOT – LED_BUILTIN: GPIO02-AZUL
EXTRAS: –

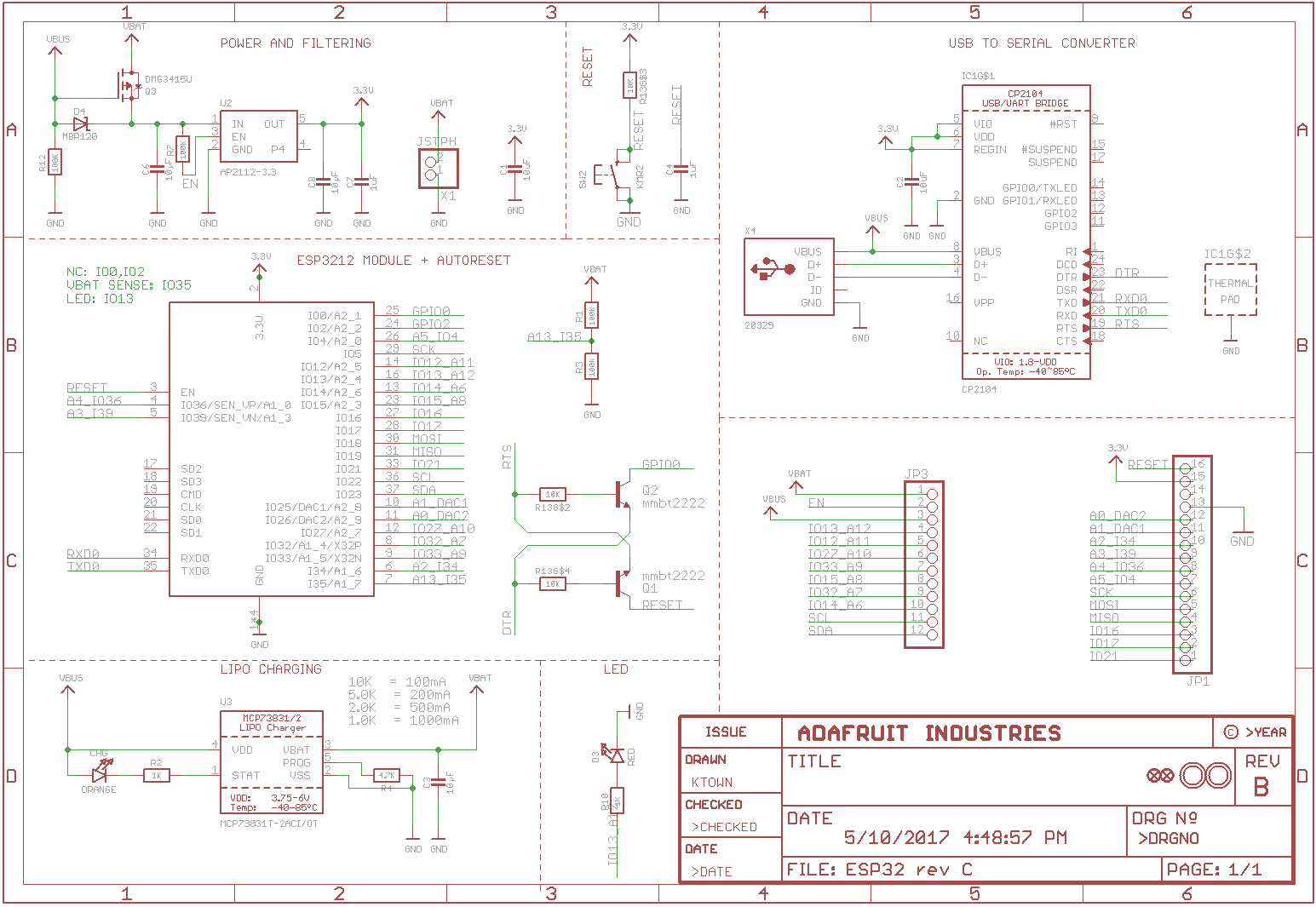

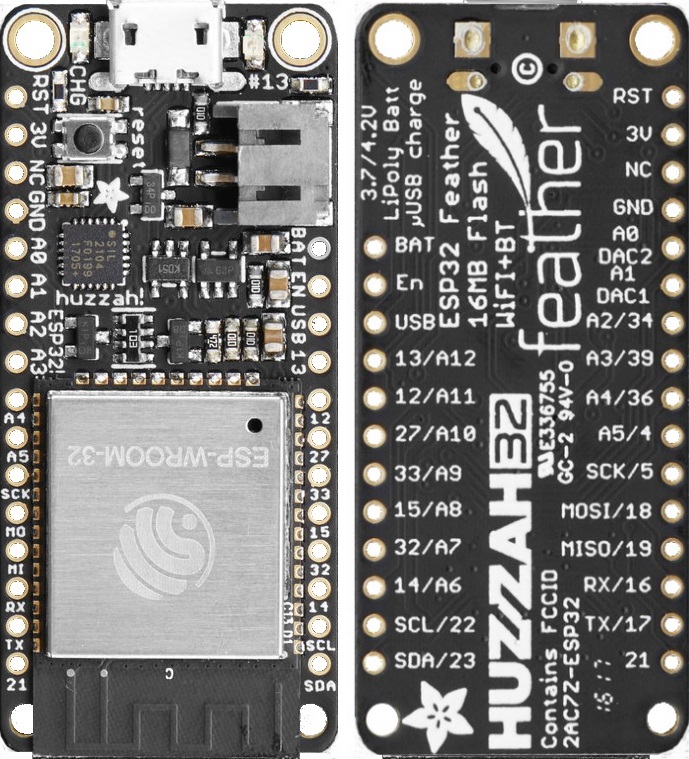

Adafruit HUZZAH32 FEATHER – ESP32

ENLACES DE COMPRA: https://es.banggood.com – https://www.amazon.es – https://www.ebay.com – https://es.aliexpress.com – https://tienda.bricogeek.com
DOCUMENTACIÓN: Descripción. Mapa de pines. Esquema.
MODULO: ESP32-WROOM-32 – USB/UART: CP2104
SRAM: 520 KB – FLASH: 4 MB – psRAM: –
PULSADORES: RST(EN) y GPIO00(BOOT) – LED_BUILTIN: GPIO13
EXTRAS: Conector batería JST-PH 2Pins SMT.

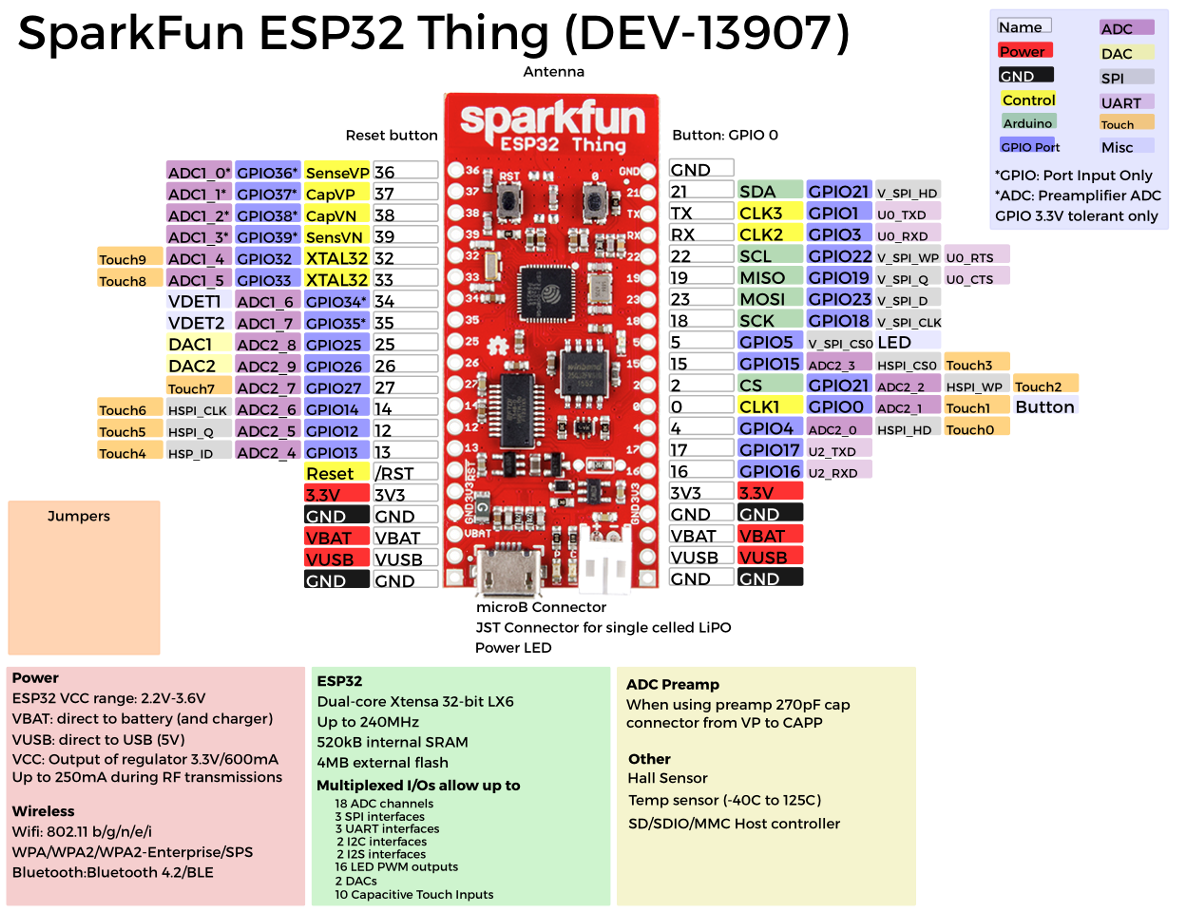

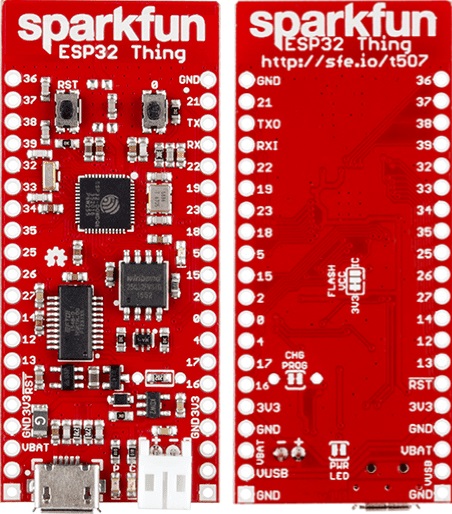

SPARKFUN ESP32 THING V 2.0

ENLACES DE COMPRA: https://es.banggood.com – https://www.amazon.es – https://www.ebay.com – https://es.aliexpress.com – https://tienda.bricogeek.com
DOCUMENTACIÓN: Descripción. Mapa de pines. Esquema.
MODULO: Dual-core Tensilica LX6 microprocessor – USB/UART: FT231x
SRAM: 520 KB – FLASH: 4 MB – psRAM: –
PULSADORES: RST(EN) y GPIO00(BOOT) – LED_BUILTIN: GPIO05-Azul
EXTRAS: Conector batería JST-PH-K-S-B2B

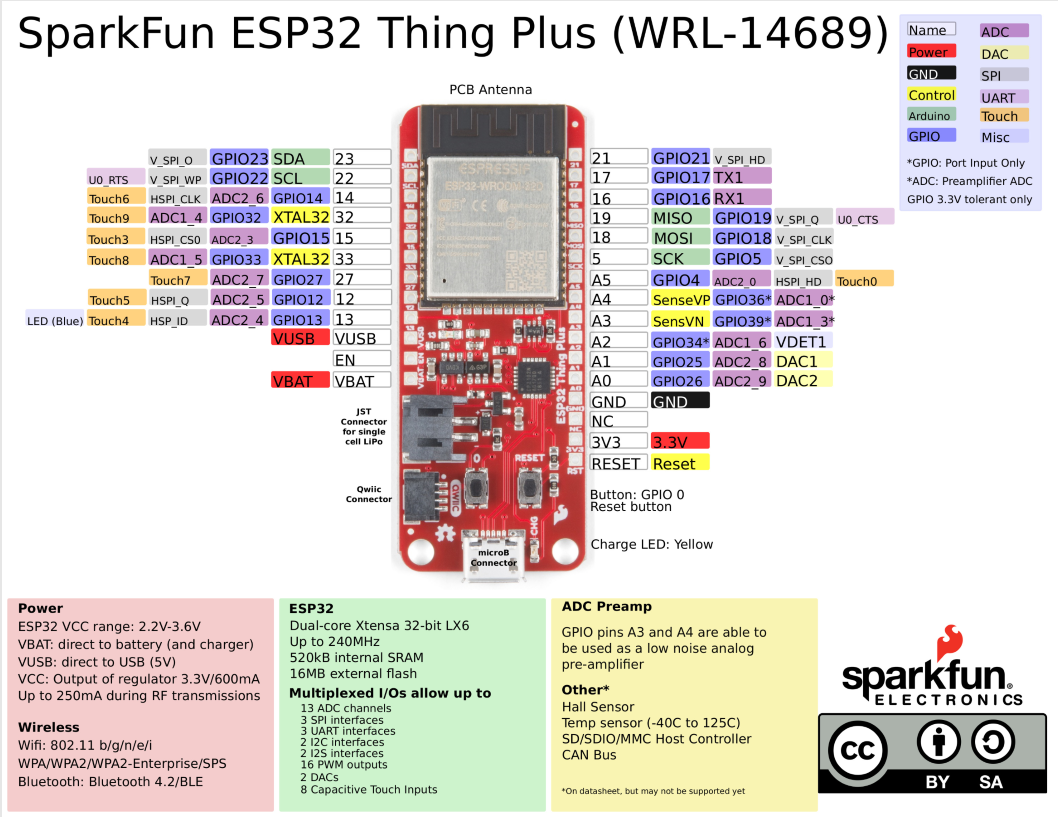

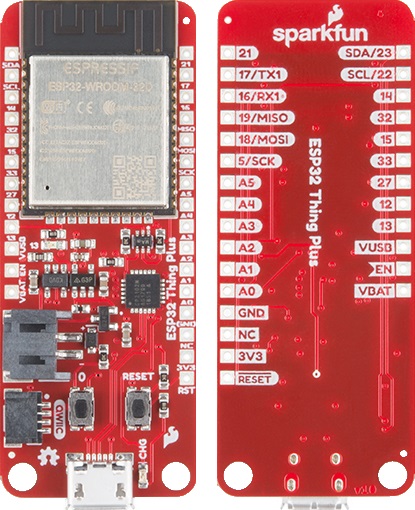

SPARKFUN THING PLUS – ESP32 WROOM

ENLACES DE COMPRA: https://es.banggood.com – https://www.amazon.es – https://www.ebay.com – https://es.aliexpress.com – https://tienda.bricogeek.com
DOCUMENTACIÓN: Descripción. Mapa de pines. Esquema.
MODULO: ESP32-WROOM – USB/UART: CP2102N
SRAM: 520 KB – FLASH: 16 MB – psRAM: –
PULSADORES: RST(EN) y GPIO00(BOOT) – LED_BUILTIN: GPIO13-Azul
EXTRAS: Puerto JST-Qwiic 4Pins. Conector batería JST-PH 2Pins SMT.

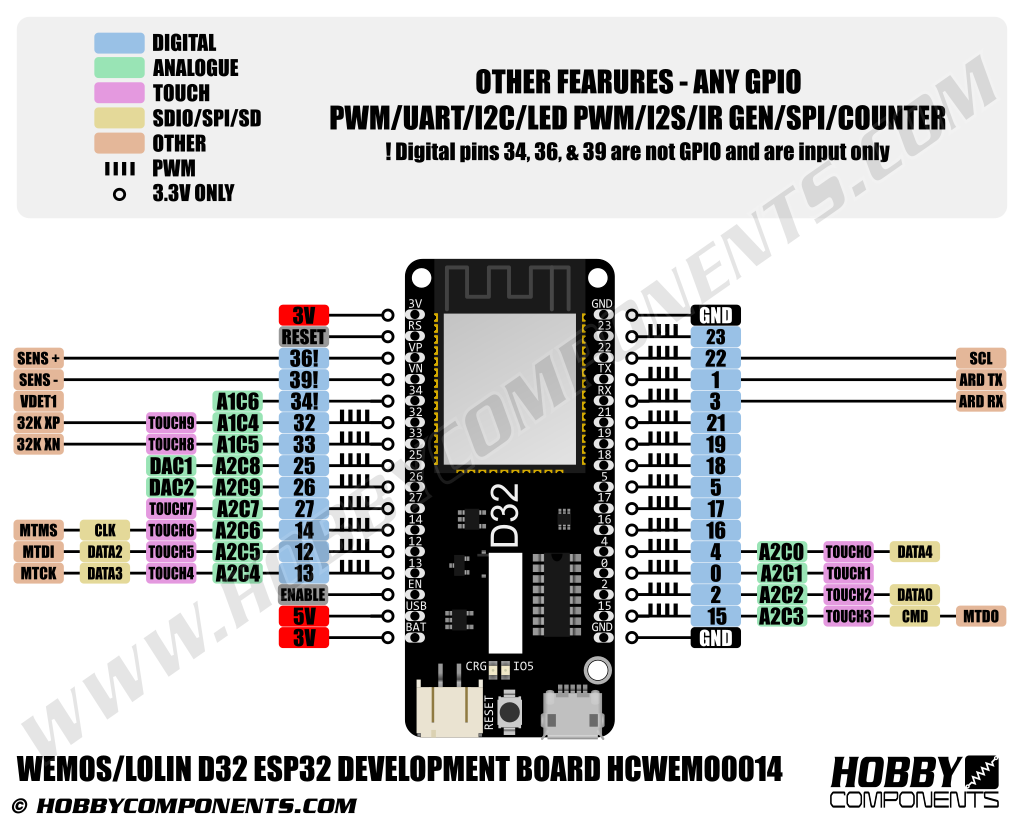

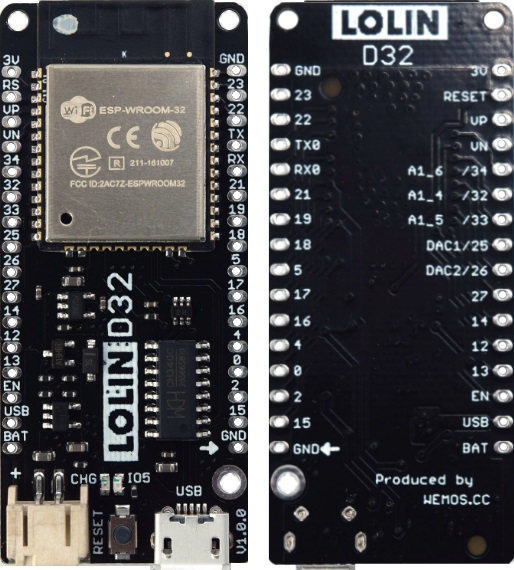

WEMOS/LOLIN D32 V1.0.0

ENLACES DE COMPRA: https://es.banggood.com – https://www.amazon.es – https://www.ebay.com – https://es.aliexpress.com – https://tienda.bricogeek.com
DOCUMENTACIÓN: Descripción. Mapa de pines. Esquema.
MODULO: ESP32-WROOM-32 – USB/UART: CH340C
SRAM: 520 KB – FLASH: 4 MB – psRAM: –
PULSADORES: RST(EN) – LED_BUILTIN: GPIO05-Azul
EXTRAS: Conector batería JST PH 2.0 2P.

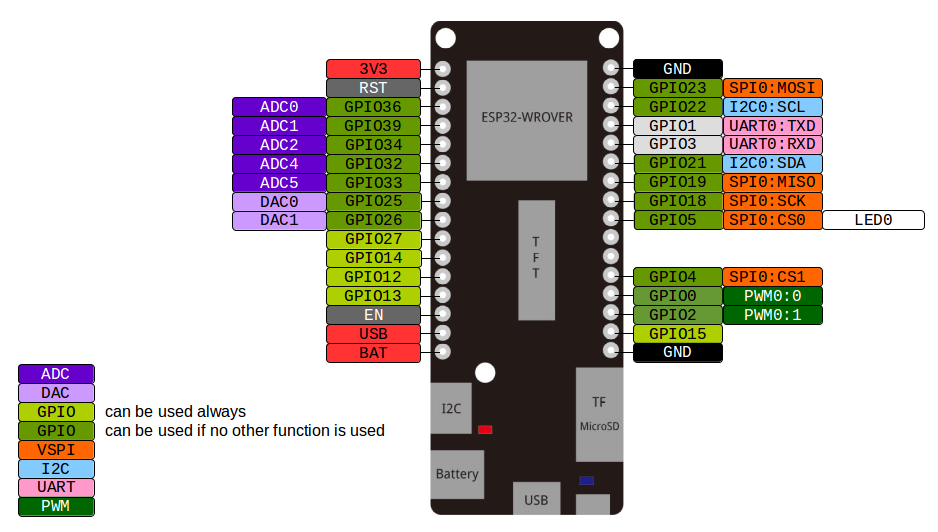

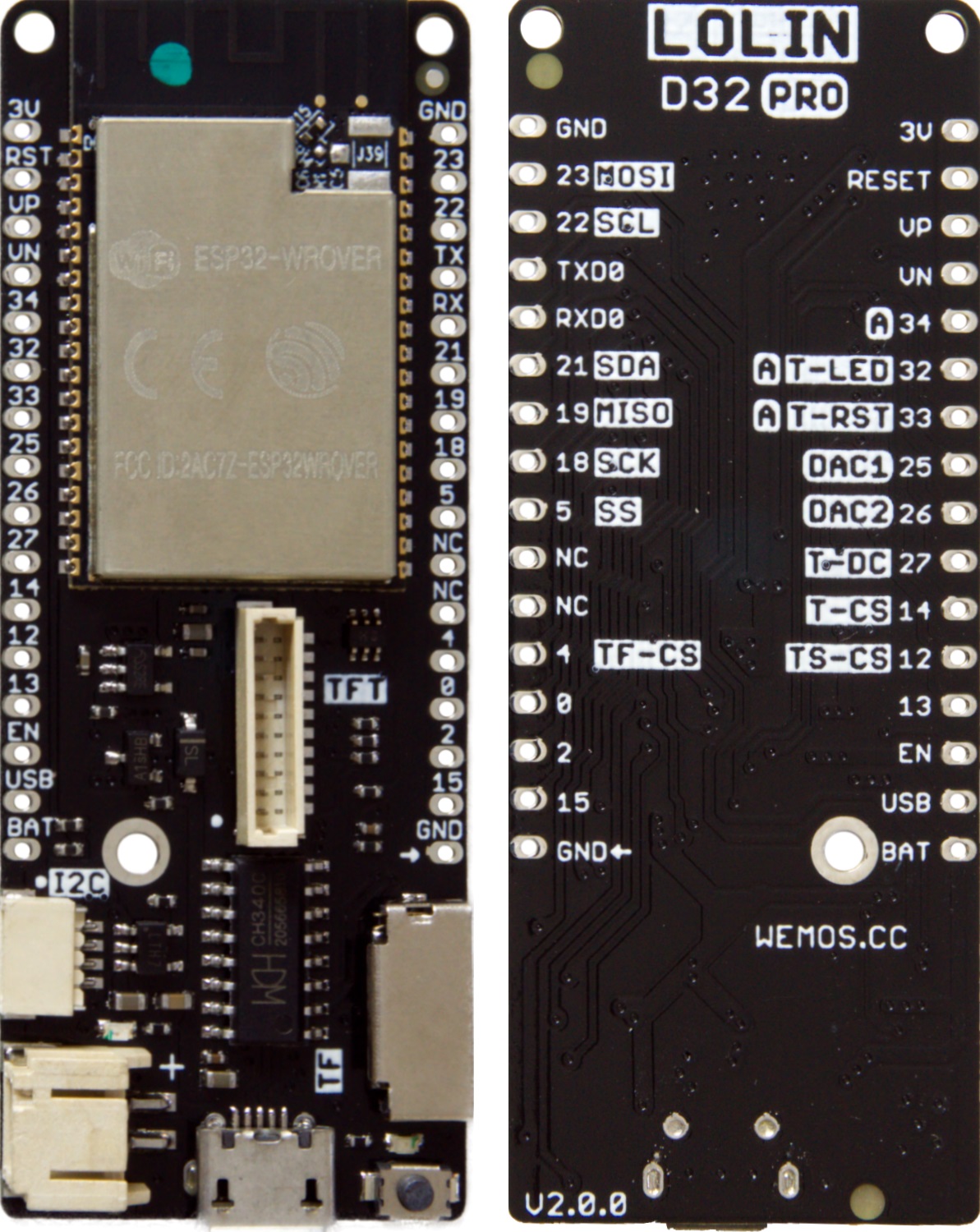

WEMOS/LOLIN PRO ESP32 V2.0.0

ENLACES DE COMPRA: https://es.banggood.com – https://www.amazon.es – https://www.ebay.com – https://es.aliexpress.com – https://tienda.bricogeek.com
DOCUMENTACIÓN: Descripción. Mapa de pines. Esquema.
MODULO: ESP32-WROVER – SRAM: 520 KB – FLASH: 4 MB – psRAM: 4 MB
PULSADORES: RST(EN) – LED_BUILTIN: GPIO05-Azul
EXTRAS: Puerto SH1.0 10 SPI/TFT. Puerto SH1.0 4 I2C. Ranura MicroSD. Conector batería JST PH 2.0 2P.

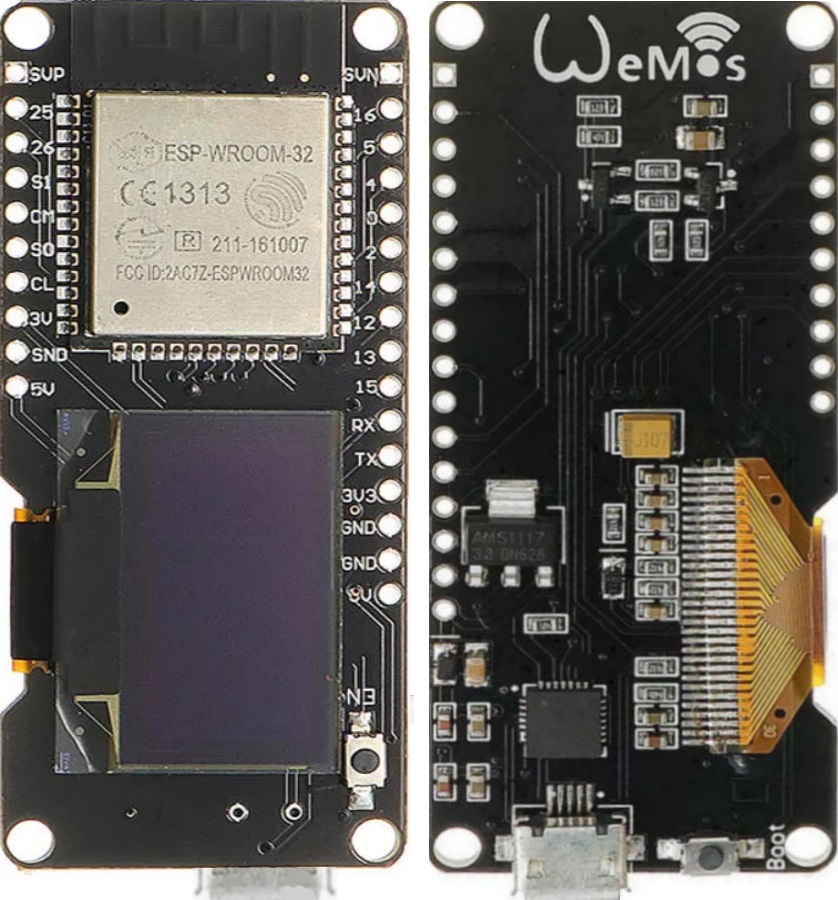

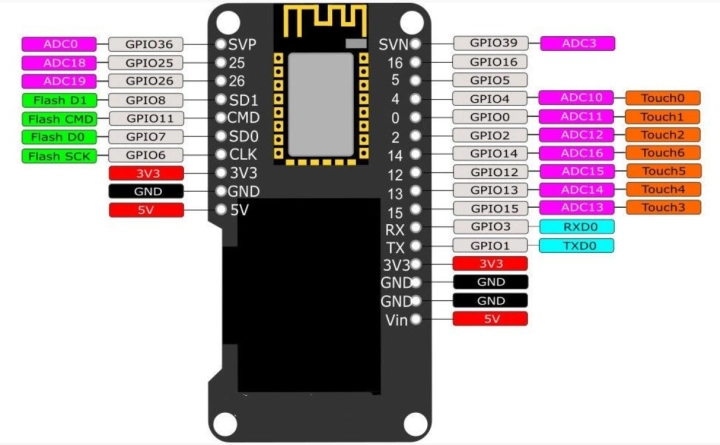

WEMOS/LOLIN ESP32 OLED (COPIA del DSTIKE D-duino-32 V1)

ENLACES DE COMPRA: https://es.banggood.com – https://www.amazon.es – https://www.ebay.com – https://es.aliexpress.com – https://tienda.bricogeek.com
DOCUMENTACIÓN: Descripción. Mapa de pines. Esquema.
MODULO: ESP32-WROOM-32 – USB/UART: CH340C
SRAM: 520 KB – FLASH: 4 MB – psRAM: –
PULSADORES: EN y BOOT – LED_BUILTIN: –
EXTRAS: Pantalla 128×64 SSD 1306 I2C OLED.

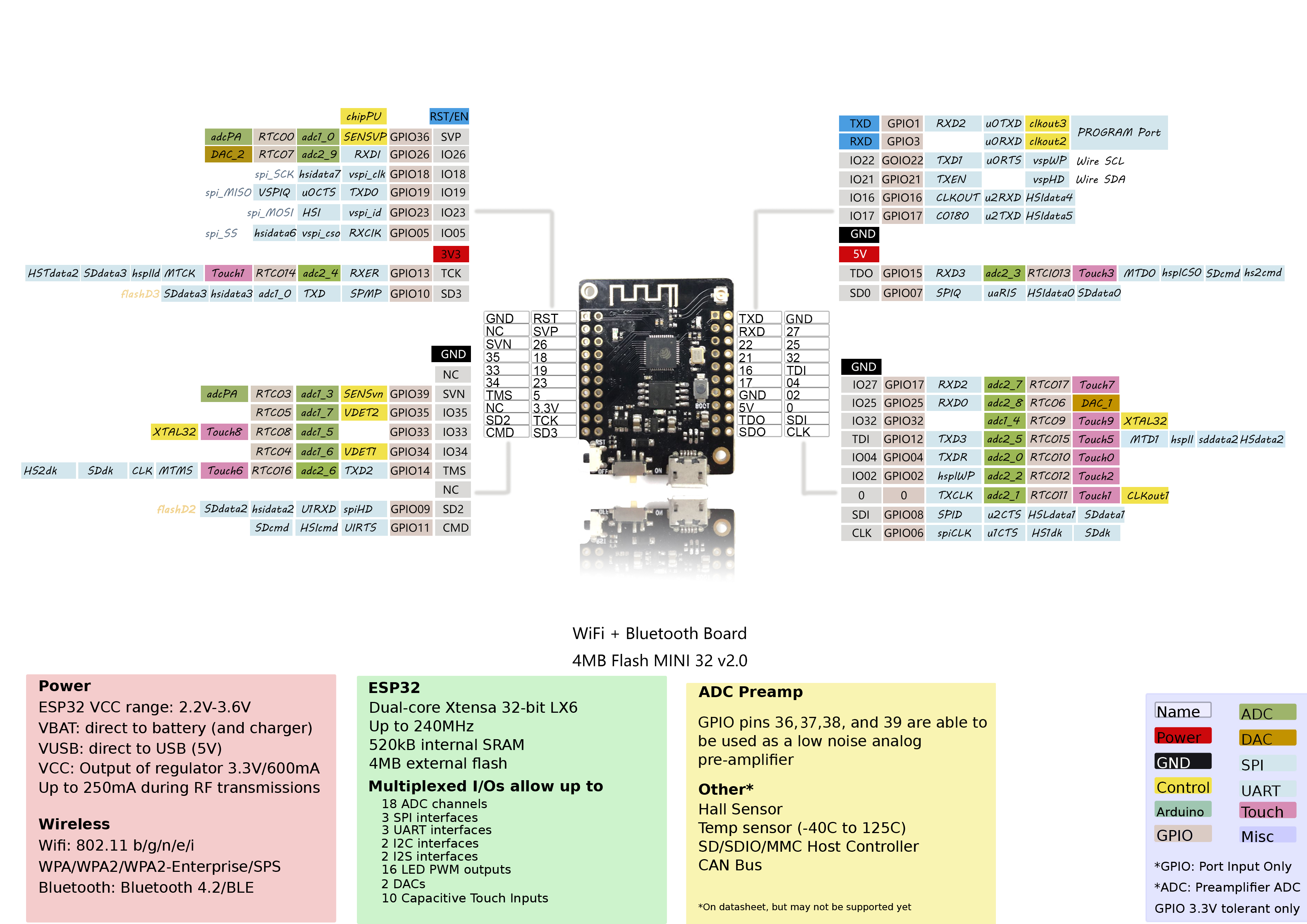

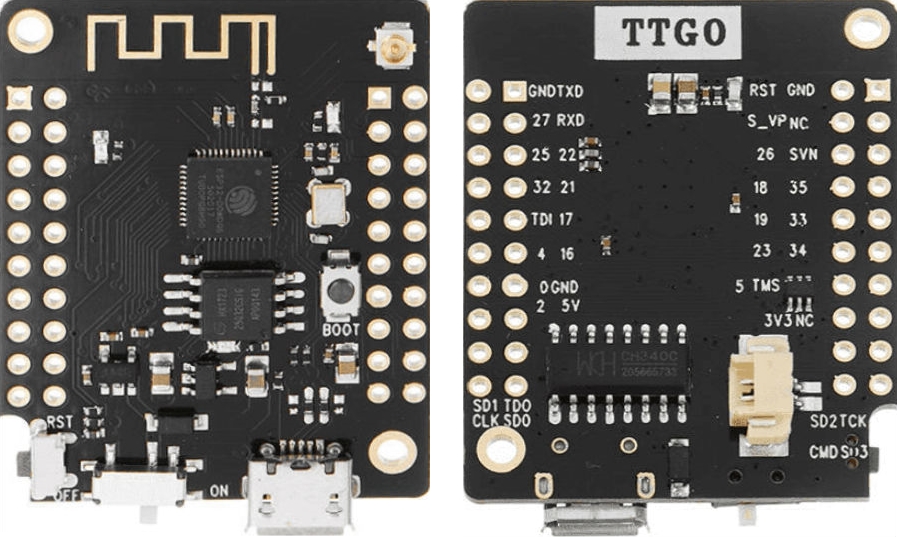

TTGO MINI 32 V2.0

ENLACES DE COMPRA: https://es.banggood.com – https://www.amazon.es – https://www.ebay.com – https://es.aliexpress.com – https://tienda.bricogeek.com
DOCUMENTACIÓN: Descripción. Mapa de pines. Esquema.
PULSADORES: RST(EN)
EXTRAS: –

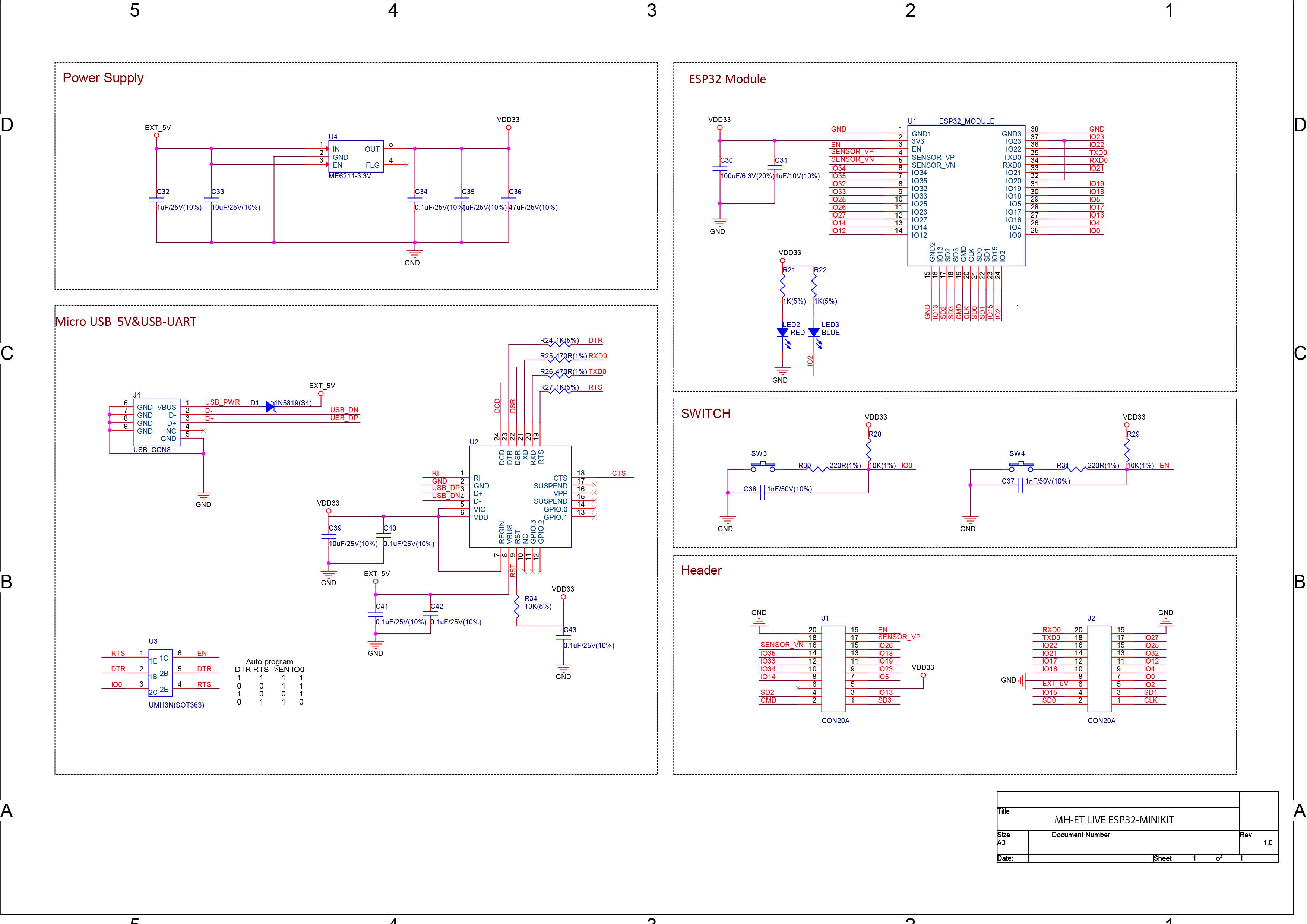

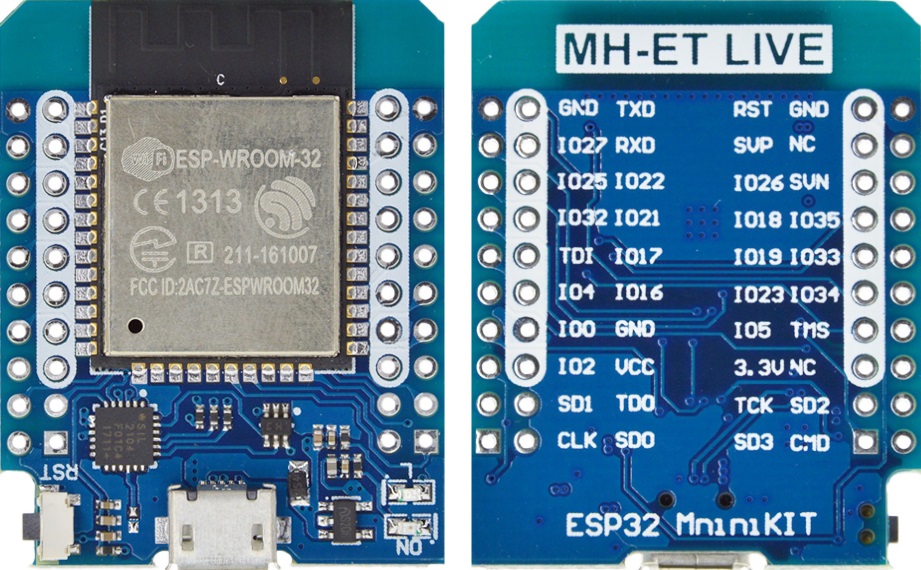

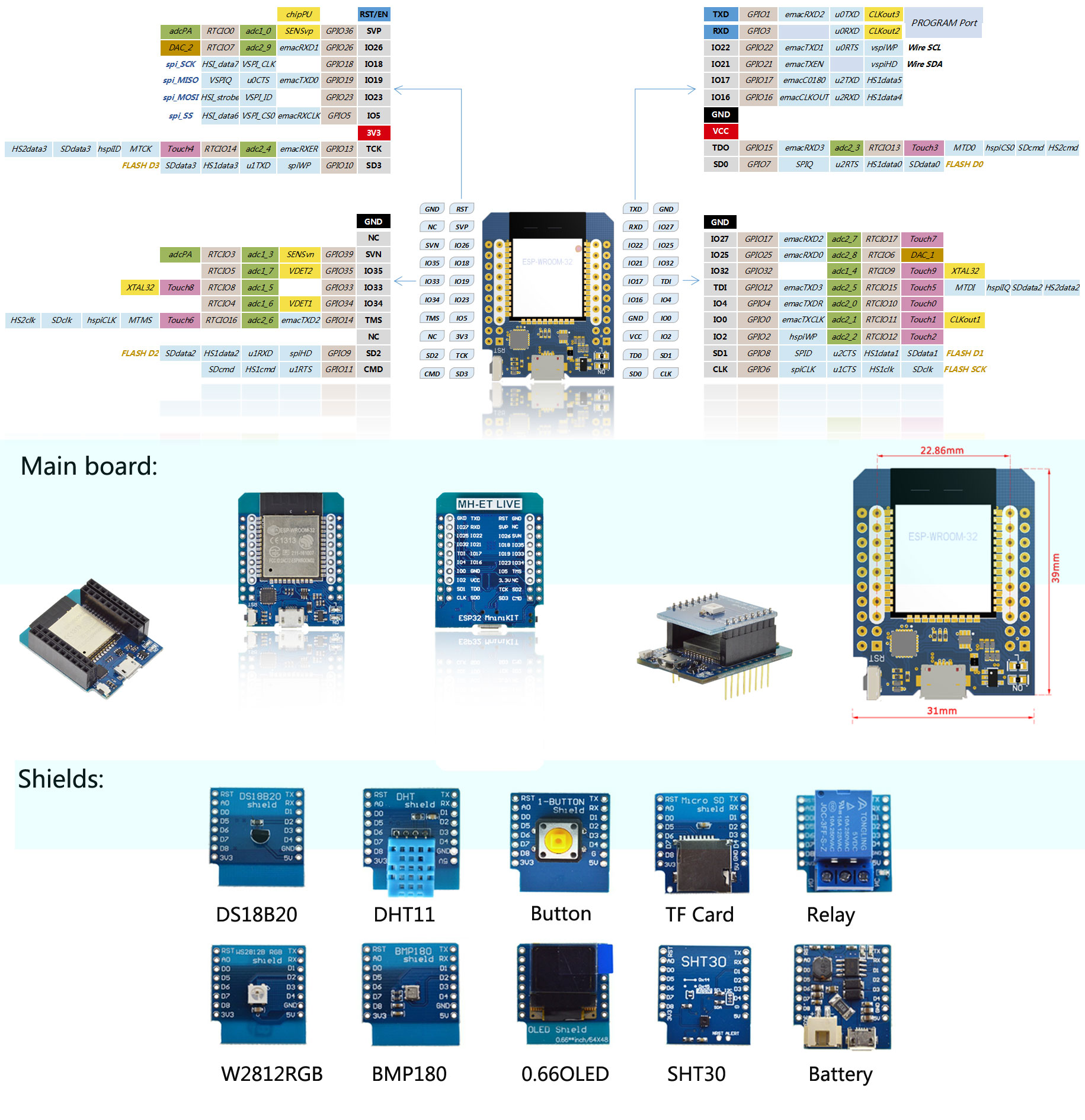

MH-ET LIVE D1 miniKIT ESP32

ENLACES DE COMPRA: https://es.banggood.com – https://www.amazon.es – https://www.ebay.com – https://es.aliexpress.com – https://tienda.bricogeek.com
DOCUMENTACIÓN: Descripción. Mapa de pines. Esquema.
MODULO: ESP-WROOM-32 – SRAM: 520 KB – FLASH: 4 MB – psRAM: –
PULSADORES: RST(EN) – LED_BUILTIN: GPIO02
EXTRAS: Shields.

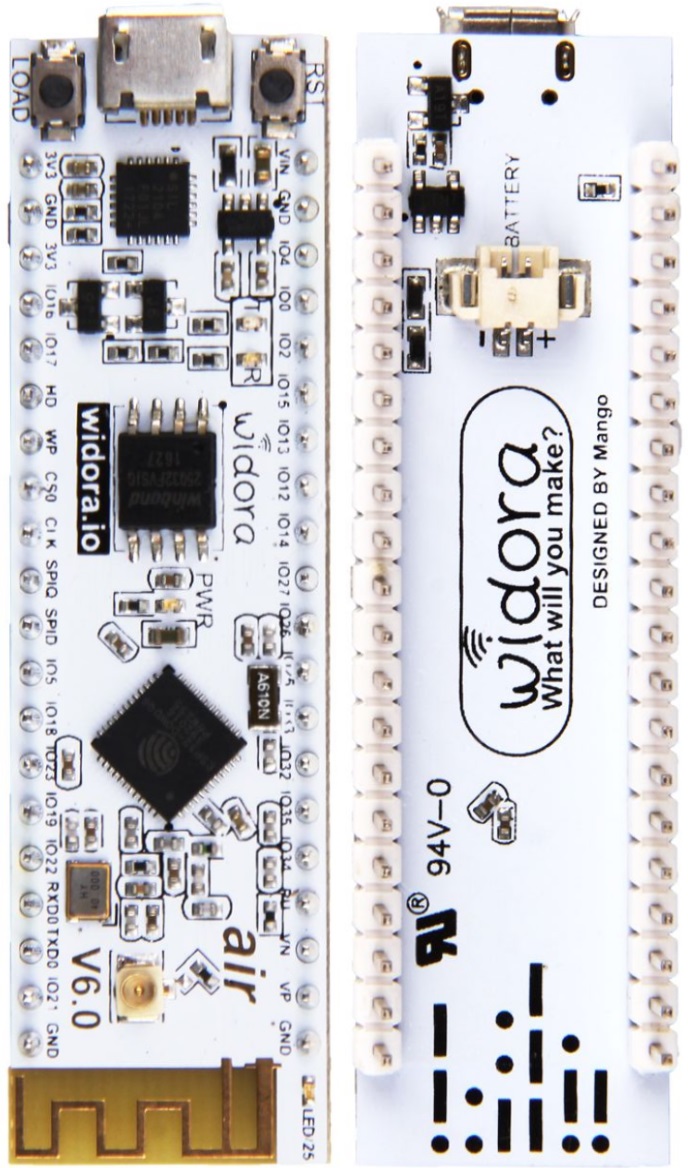

WIDORA AIR V6.0

ENLACES DE COMPRA: https://es.banggood.com – https://www.amazon.es – https://www.ebay.com – https://es.aliexpress.com – https://tienda.bricogeek.com
DOCUMENTACIÓN: Descripción. Mapa de pines. Esquema.
PULSADORES: RST(EN) y LOAD(BOOT)
EXTRAS: Conexión batería Li-Po.

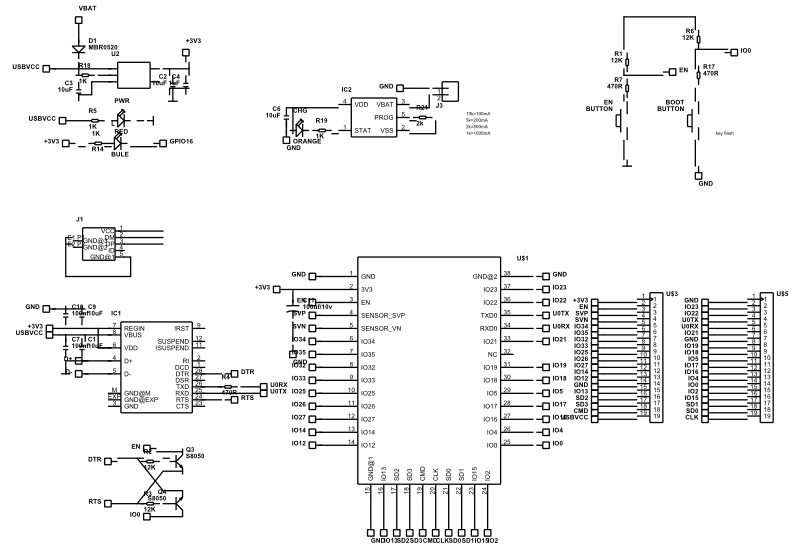

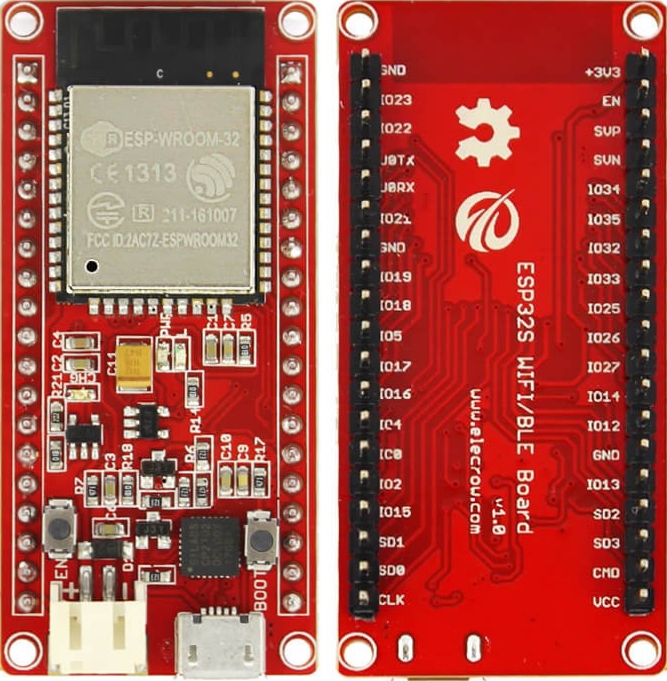

ELECROW ESP32S V1.0

ENLACES DE COMPRA: https://es.banggood.com – https://www.amazon.es – https://www.ebay.com – https://es.aliexpress.com – https://tienda.bricogeek.com – https://www.elecrow.com
DOCUMENTACIÓN: Descripción. Mapa de pines. Esquema.
MODULO: ESP-WROOM-32 – SRAM: 520 KB – FLASH: 4 MB – psRAM: –
PULSADORES: EN y BOOT – LED_BUILTIN: GPIO16
EXTRAS: Conector batería JST-PH-K-S-B2B

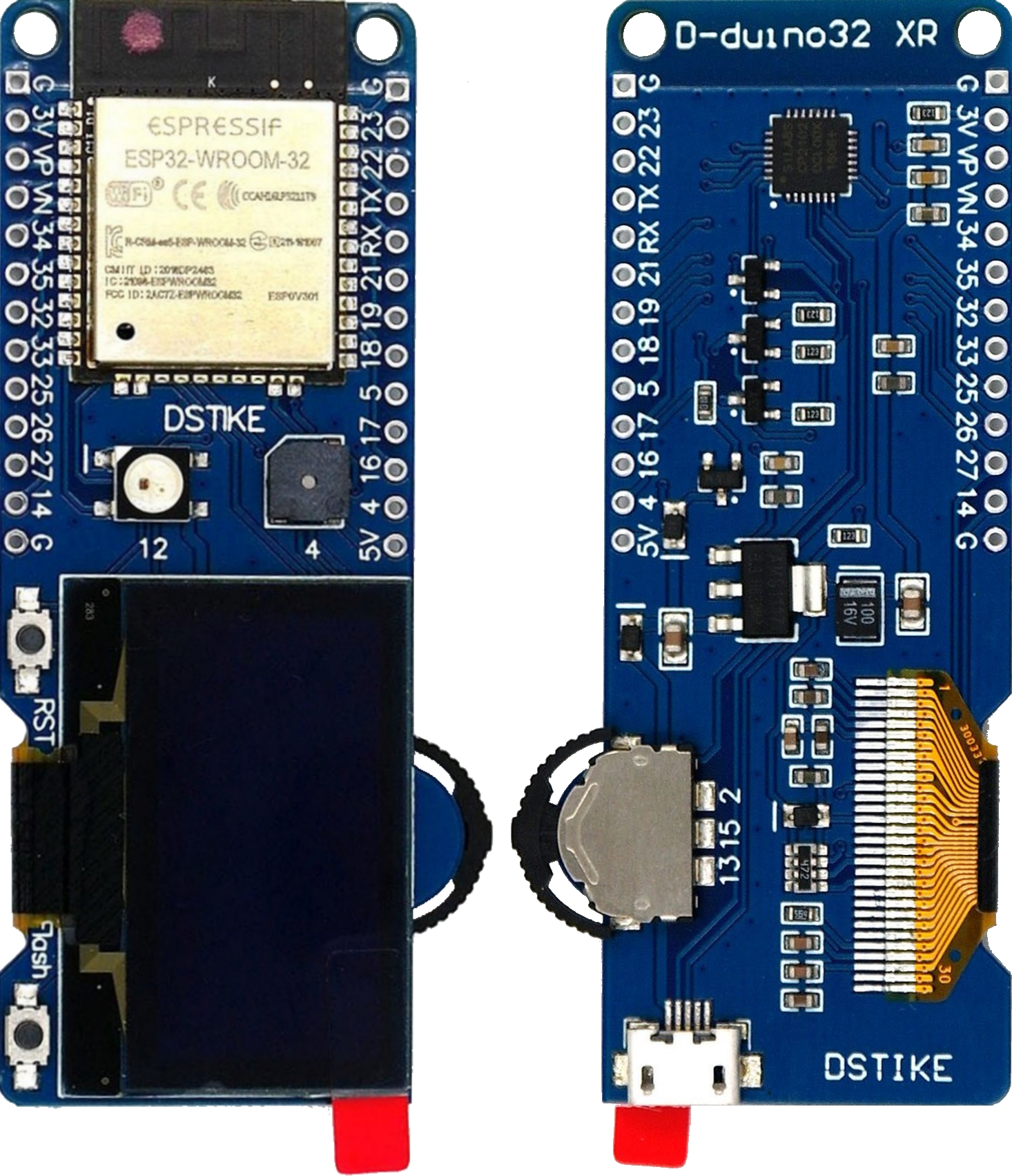

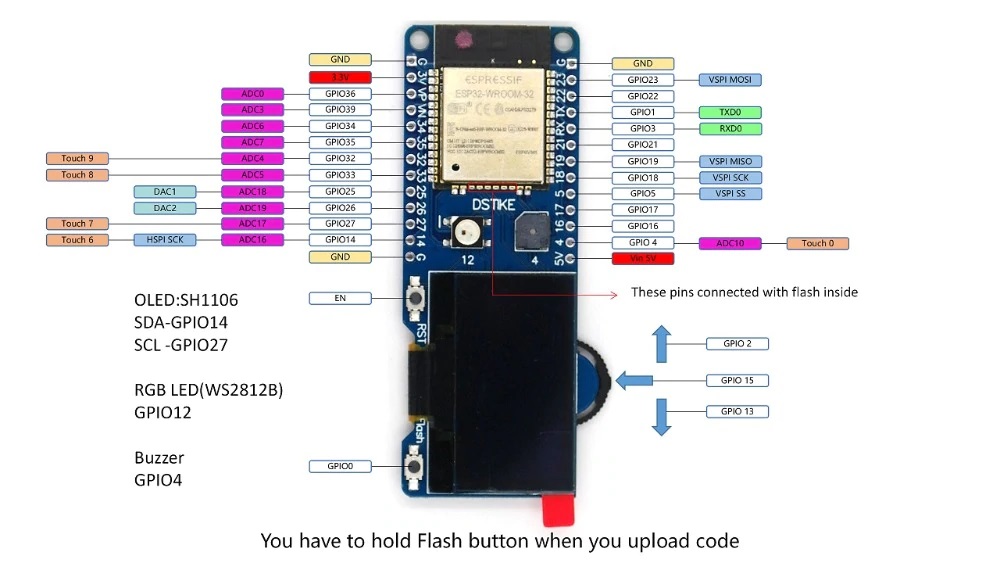

DSTIKE D-duino-32 XR

ENLACES DE COMPRA: https://es.banggood.com – https://www.amazon.es – https://www.ebay.com – https://es.aliexpress.com – https://www.tindie.com – https://tienda.bricogeek.com
DOCUMENTACIÓN: Descripción. Mapa de pines. Esquema.
MODULO: ESP32-WROOM-32 – USB/UART: CP2102
SRAM: 520 KB – FLASH: 4 MB – psRAM: –
PULSADORES: RST(EN) y FLASH(BOOT) – LED_BUILTIN: LED RGB GPIO12
EXTRAS: Pantalla OLED-SSD1306 1.3″. Zumbador. Botón navegación Izda./Centro/Dcha.

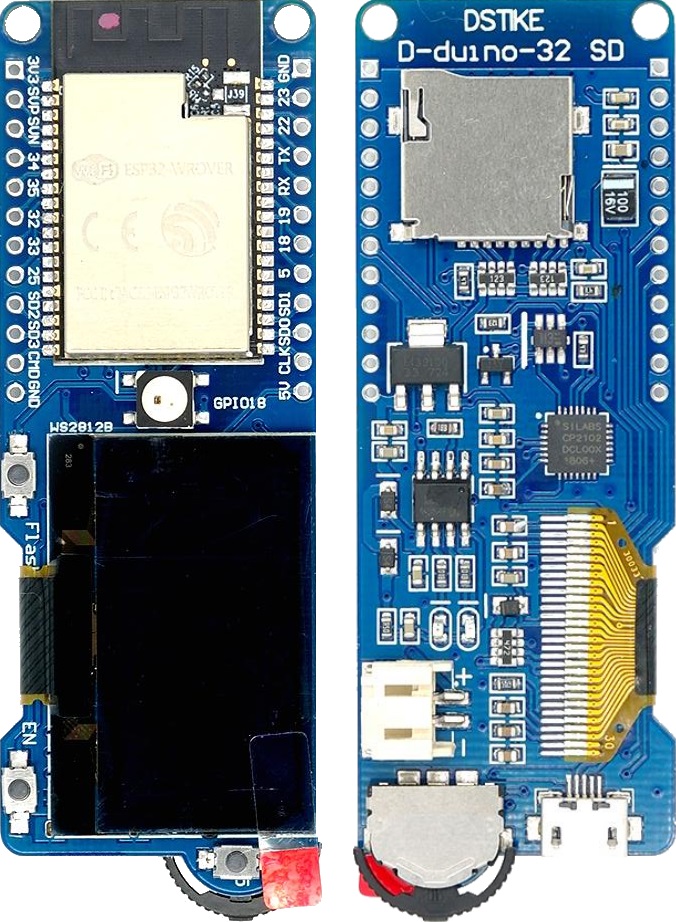

DSTIKE D-duino-32 SD Final

ENLACES DE COMPRA: https://es.banggood.com – https://www.amazon.es – https://www.ebay.com – https://es.aliexpress.com – https://www.tindie.com – https://tienda.bricogeek.com
DOCUMENTACIÓN: Descripción. Mapa de pines. Esquema.
MODULO: ESP32-WROVER – USB/UART: CP2102
SRAM: 520 KB – FLASH: 4 MB – psRAM: 4 MB
PULSADORES: RST(EN) y FLASH(BOOT) – LED_BUILTIN: LED RGB GPIO12
EXTRAS: Pantalla OLED-SSD1306 1.3″. Ranura MicroSD. Pulsador. Conector batería JST-PH-K-S-B2B con LED de estado de carga. Botón navegación Izda./Centro/Dcha.

Se puede encontrar una relación más completa de placas con el microcontrolador ESP32 en los siguientes enlaces:

http://esp32.net/
http://esp-wroom-32.de/
https://docs.platformio.org/en/latest/
