COMPARACIÓN DE LAS PLACAS NodeMCU

Para empezar a comparar las placas NodeMCU que hay en el mercado, en primer lugar, debemos saber que actualmente se está comercializando la SEGUNDA GENERACIÓN (1.0), conocida como V2 ó V3 en función del fabricante. Estas placas integran el procesador ESP8266-12E. La PRIMERA GENERACIÓN (0.9), conocida como V1, integraba el modelo ESP8266-12.

Esta evolución ha permitido mejoras sobre el diseño inicial, aunque su esencia se ha mantenido. Los cambios vienen de los seis pines adicionales de que dispone el ESP8266-12E respecto a su predecesora, siendo los siguientes:

• Un nuevo bus de comunicación SPI (CS0, MIS0, MOSI y SCLK) –cuatro pines-.
• Dos nuevos GPIO (GPIO09 y GPIO10).
• De manera complementaria, los seis pines, en conjunto, permiten iniciar el procesador desde una tarjeta SD –modo SDIO- (CMD, CLK, DATA0, DATA1, DATA2 y DATA3).

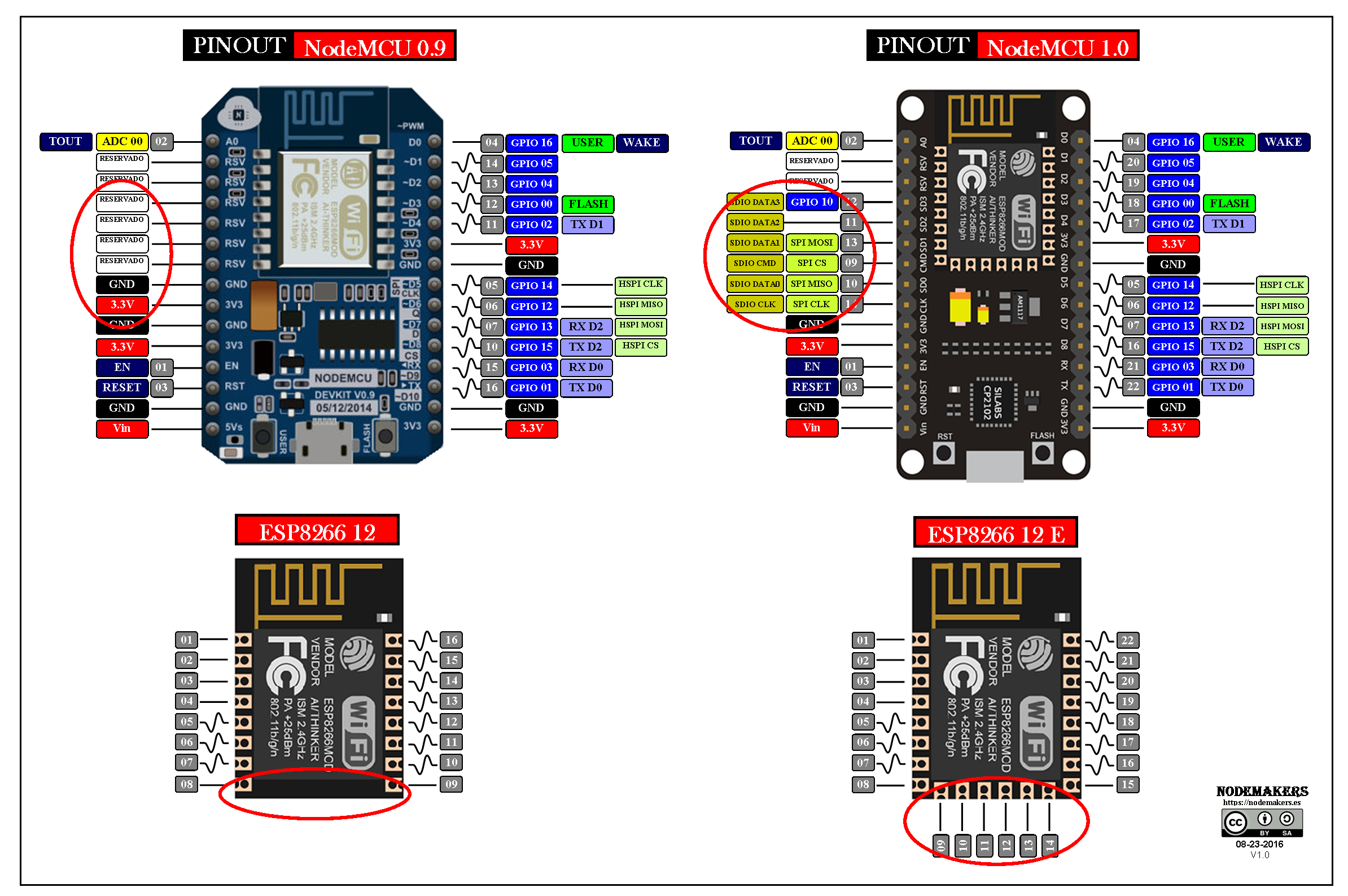

En la imagen se puede realizar una comparativa de la funcionalidad de las placas de la PRIMERA y SEGUNDA GENERACIÓN. También se puede apreciar que la placa de la SEGUNDA GENERACIÓN han reducido su anchura.

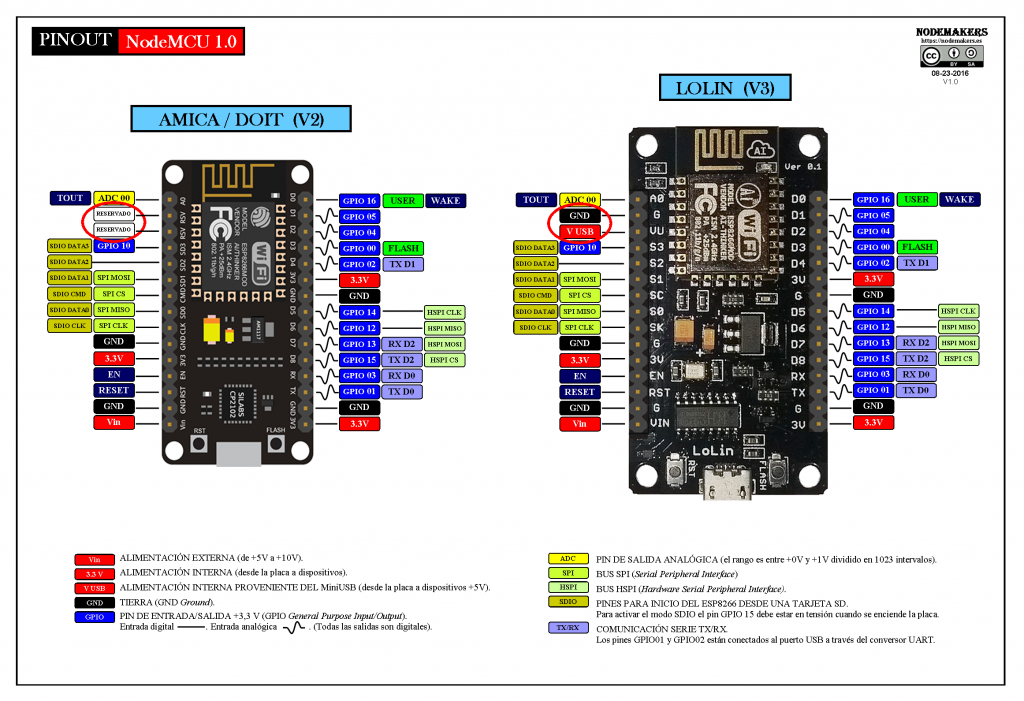

Amica (como empresa diseñadora de las placas) y DOIT/SmartArduino se han mantenido en este estándar de fabricación, mientras que LoLin/WeMos ha mejorado ligeramente la placa (renombrándola como V3). Los cambios que ha realizado son los siguientes:

• Ha puesto un nuevo pin de tierra en un pin reservado.
• Ha puesto un nuevo pin conectado con la tensión de alimentación del USB (+5 V) en un pin reservado.

En la imagen se pueden apreciar los cambios.

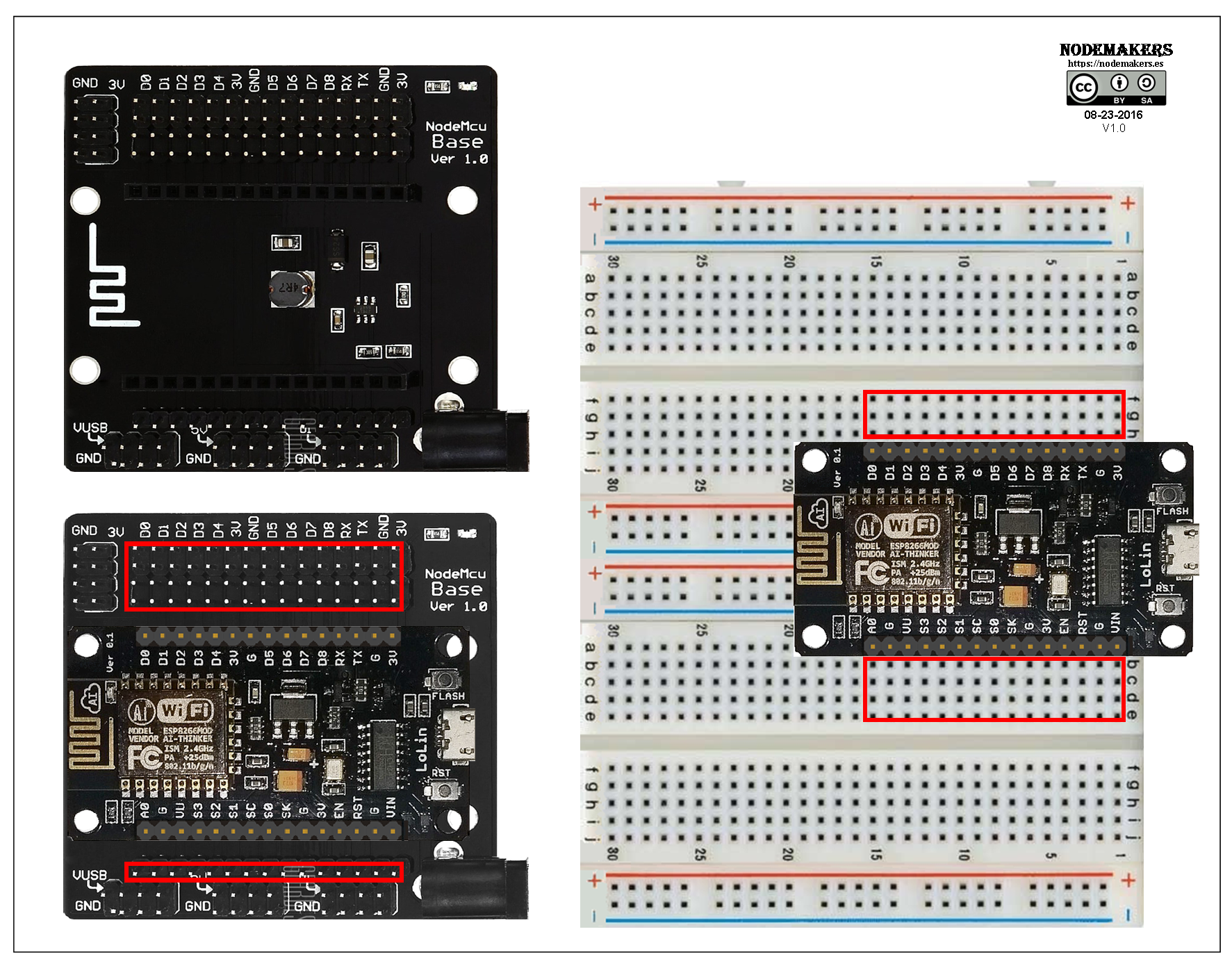

Claramente también se ve que la placa fabricada por LoLin/WeMos es más grande que la de Amica y DoIt/SmartArduino. Esto dificulta enormemente su uso (al igual que ocurría con las placas de la PRIMERA GENERACIÓN), debido a que la placa LoLin/WeMos en una placa de pruebas (protoboard), no deja espacio para la conexión de cables.

Las alternativas son las de utilizar la placa base de la que dispone el fabricante o juntar dos placas de pruebas.

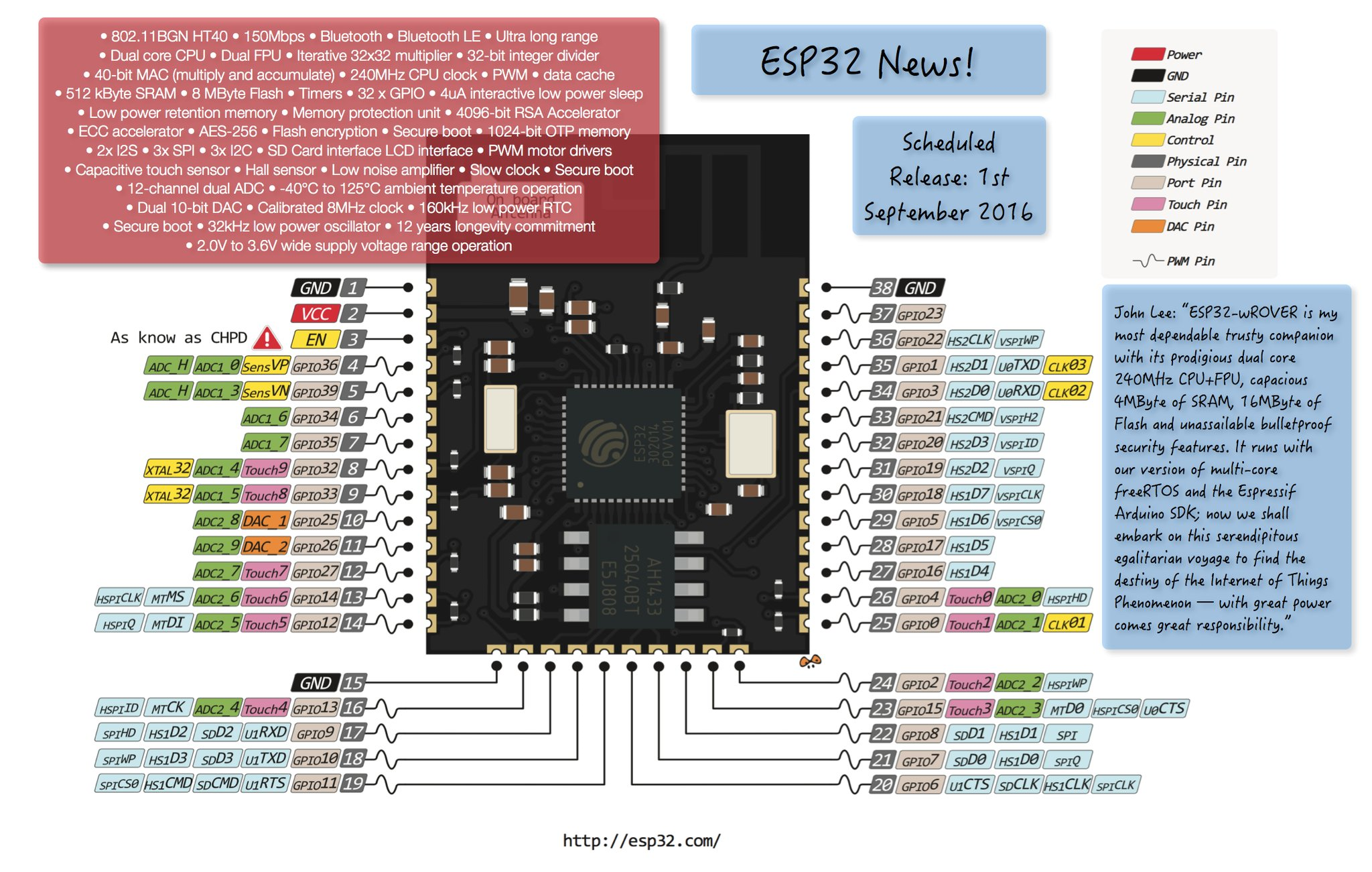

En la actualidad estamos esperando a la TERCERA GENERACIÓN de placas NodeMcu que integrarán el nuevo procesador ESP32. Este procesador reemplaza al ESP8266-12E y su fabricación comenzó el 01/09/2016.

Las características técnicas principales son realmente impresionantes en cuanto a velocidad de procesamiento con 600 DMIPS, conectividad WiFi (con protocolos de seguridad mejorados) y BlueTooth (clásico y BLE), 32 puertos GPIO PWM (entrada y salida) con buses 3 x UART, 3 x SPI, 2 x I2S, 12 x ADC, 22 x DAC, 2 x I2C e interface para tarjetas SD. También dispone de amplificador de bajo ruido, sensor Hall y 10 x sensores capacitivos.
